Ancien releveur d'Hydravions " MARCEL LE BIHAN " A759

Caractéristiques :

Déplacement : 88 t , Dimensions : 72 m x 10,60 m x 3,20 m , Tirant d'eau : 3,20 m,  équipage : 3 officiers + 47 hommes , Armement : 4/20 AA

Motorisation :

2 Diésels GMC 16 cylindres , 2 Propulseurs Voith Scheinder, 2800 cv, 2059 kW, 1 grue de 13 t , Distance franchissable : 2500/13

Navire construit par les nazis sous le nom de GREIF, récupéré parles Américains et cédé à la FRANCE,

ce bâtiment aura une très longue carrière et finira sous le nom de GUSTAVE ZEDEE.

Il était la base de soutien de l'IFREMER pour les engins d'exploration sous-marine pendant les campagnes d'exploration des grandes fosses.

Il est représenté dans sa configuration des années 70 car il a subi énormément de modifications tout au long de sa carrière.

Cette maquette est inédite, l'auteur n'a trouvé aucune trace d'un autre modèle ce qui ne l'étonne pas vu la difficulté qu'il a eu pour en faire les plans.

Le bathyscaphe ARCHIMEDE a lui été déjà reproduit entre autre pour l'IFREMER.

 Cliquer sur les photos pour les agrandir

Photos Internet

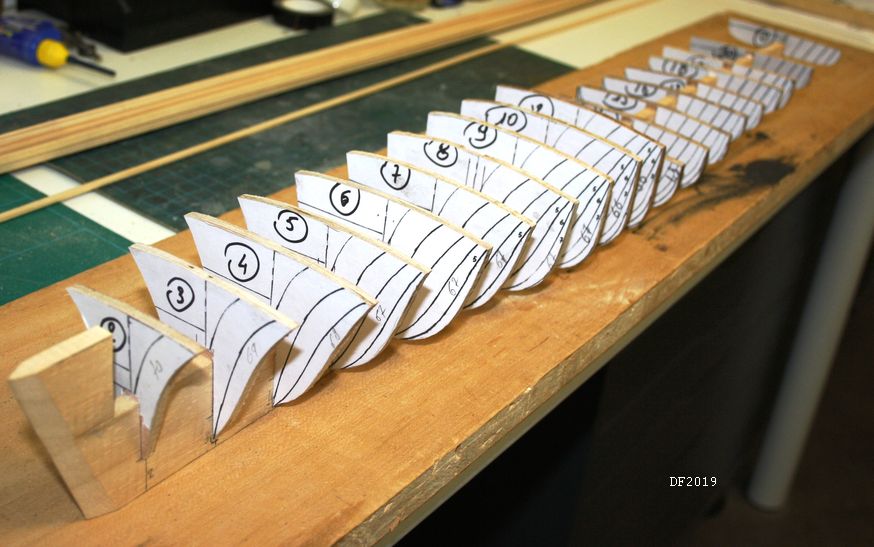

Structure de la coque, découpe des couples et coque pontée.

 Perçage des puits de propulseurs, baignoire + rampe d'éclairage, structures de prélèvements.

 Vue avant du bathyscaphe, rampe d'éclairage et bras de prise d'échantillons et passerelle vue 3/4 avant.

 Lattage du pont, plage avant, et pont milieu fini.

 Grue sur pont arrière , grue à poste et saisie, et maquette terminée avant mise en situation.

Maquette terminée et mise en situation.
