Navire cuirassé le "USS MONITOR"

Réalisation de Alain TENEZE

Membre du Modèle Yacht Club PICARD

Voir le reportage sur ce navire dans la revue MRB N°548 de Juillet 2009

Informations techniques :

         Longueur  :  52,42 m      Déplacement  : 987 T         Diamètre intérieur tourelle  :  6,09 m

Hauteur tourelle  : 2,74 m             Largeur  :  12,65 m    Cuirasse pont  : 2 x 0.5'' =  25,4 mm

    Armement  : 2 canons Dahlgren smoothbores de 11'' = 279,4 mm

Tirant d'eau  :  3,20 m          latérale  : 4.5'' =  114,3mm              poids des boulets  :  77 kg

  Franc-bord  :  45cm         tourelle  : 8 x 1'' =  203 mm       Equipage  :  49 marins et Officiers

Informations historiques :

     Le Monitor vient de la volonté de l'Union à s'équiper en navires cuirassés face au projet des Confédérés

      de construire une frégatte cuirassé, le CSS Virginia (ex Merrimack), et aussi pour assurer

un blocus maritime. Après appel d'offre, 3 projets sont retenus dont celui de l'ingénieur

suédois Ericsson. Son projet révolutionnaire  fait d'un bateau plat, très bas sur l'eau,

sans mat ni voile, armé d'une simple tourelle cylindrique sera finalement retenu,

surtout pour son assurance d'être construit rapidement, en moins de cent jours.

         Le navire sera finalement lancé avec retard le 30 janvier 1862 et armé le 25 février suivant.

Son jour de gloire survient le 9 mars 1862 lors du combat de Hampton Roads contre

la frégatte sudiste CSS Virginia. Le combat dura plusieurs heures,

les navires se canonnant sans dégats véritables, match nul donc en fait.

Les nordistes ont cependant l'impression de remporter la victoire car ce sont les sudistes

qui rompent la ligne de combat en premier. Le Monitor est donc un navire

historiquement important car il a participé au premier combat naval de l'histoire

entre navires cuirassés. La caractéristique principale du Monitor, à savoir sa faible hauteur

au-dessus de l'eau, lui sera fatale, car il va chaviré  le 31 décembre 1862 lors d'une tempête

au large du Cap Hatteras. L'épave retrouvée sera érigée en sanctuaire marin en 1973.

Informations pour la maquette :

        Voulant construire un modèle en parallèle du Missouri mais plus simple, l'idée m'est venu de construire le premier ''cuirassé'' US

par rapport au Missouri qui a été le dernier cuirassé américain lancé.

L'echelle choisie est le 48e, la documentation a été trouvée principalement sur Internet, à partir de laquelle j'ai établi un plan.

La coque est classique, pose de CT sur couple et résine époxy intérieur-extérieur.

             L'originalité de la maquette vient de la confection des nombreuses plaques de cuirasse avec représentation des rivets,

par la technique de moulage avec de la résine polyuéthane. La tourelle est faite par un lamellé-collé

de CT et de plasticard, les rivets étant quant à eux, confectionnés un par un. La tourelle est tournante,

avec, projet à terme, d'avoir des canons avec tir à blanc.
           La maquette est très basse sur l'eau, dons attention au clapos sur le bassin!, mais au final manoeuvre relativement bien.

Cliquer sur la photo pour l'agrandir

 Réalisation de la coque

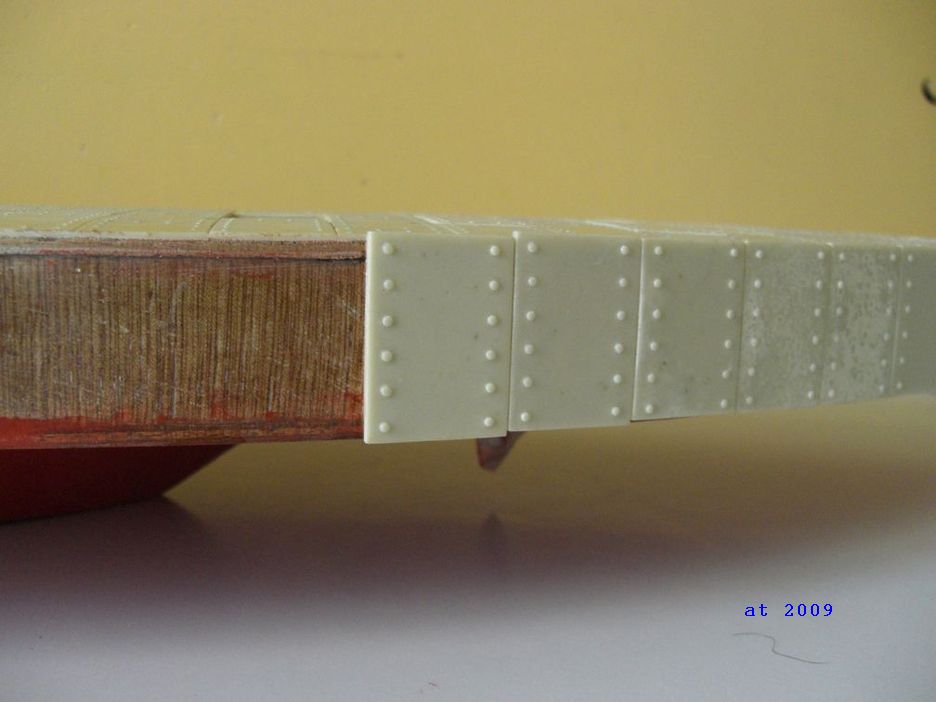

A gauche : plaques latérales de blindage au centre : plaques et moule à droite : plaque avant

Canon DAHLGREN tourné en résine epoxy  au centre : le canon terminé et à droite : l'affut et les rails

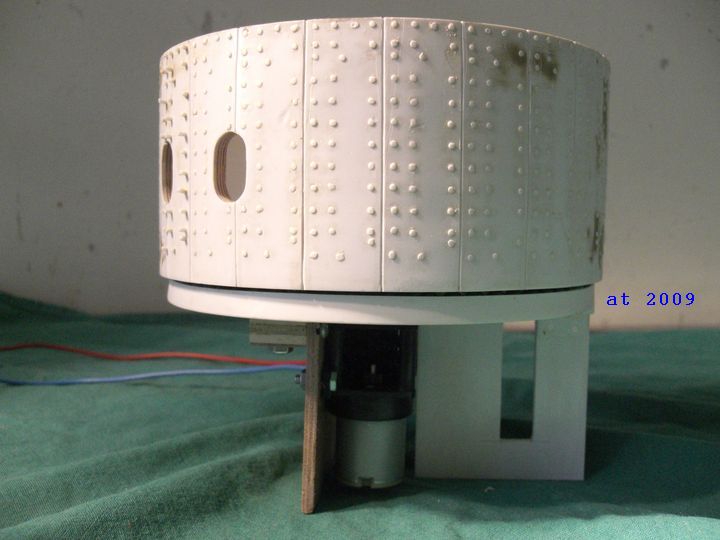

A gauche : la tourelle sur son roulement  au centre : mise en place des rivets   à droite : la tourelle et son support

A gauche : La tourelle et son canon  à droite : la partie électronique

L'USS-Monitor terminé

L'USS Monitor en navigation

Une belle réalisation
