Le "M/V BARFLEUR" (version truckline ferries)
de Sylvain PIERRE (50)
MINI-FLOTTILLE CHERBOURGEOISE
click photo to enlarge
|
|
Ci dessus: Le "BARFLEUR" dans la rade de cherbourg en 1996"
Catactéristiques
longueur : 157,65 m Largeur : 23,6 m tirant d eau : 5.40 m Déplacement : 13280 tonnes
1211 passagers 550 vehicules
Courant 1990, la Bretagne, l'Angleterre, l'Irlande comprenant la truckline ferries et la brittany Ferries
décident le renouvellement d'une partie de sa flotte.
Le " Barfleur" issu des chantiers navals finlandais de Massa Yard fait ainsi son entrée
sur la ligne Cherbourg Poole(GB) le 4 avril 1992.
Le modèle
La modèle sera doté de l'ouverture des portes arriere et avant, de la sortie d'un camion, et de stabilisateurs actifs.
Echelle au 1/100 ème naviguant
|
|
|

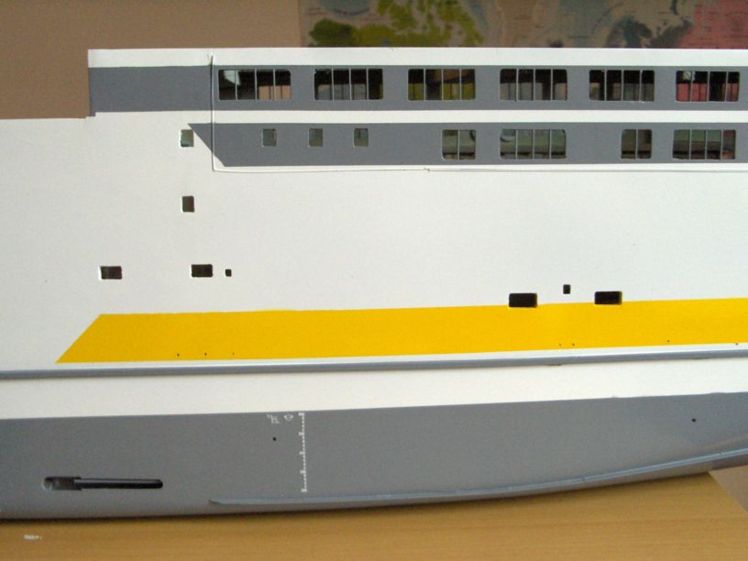

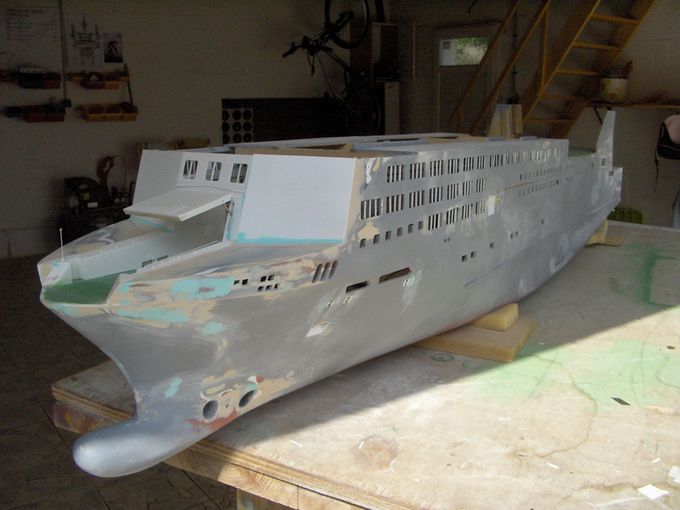

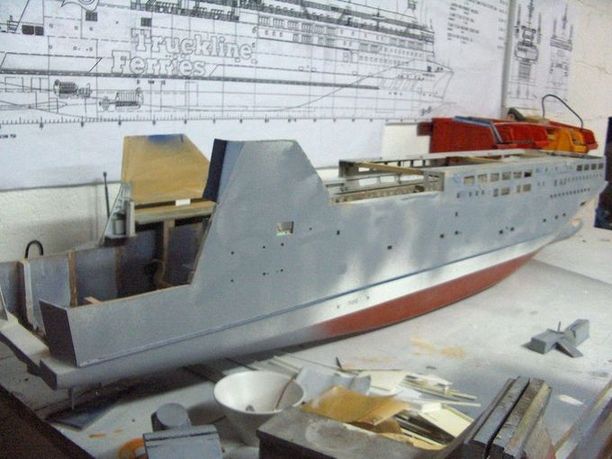

Sa construction commencée il y a dix ans est reprise aujourd'hui par perçage des sabords,
et pose des gouvernails.
|
|
|

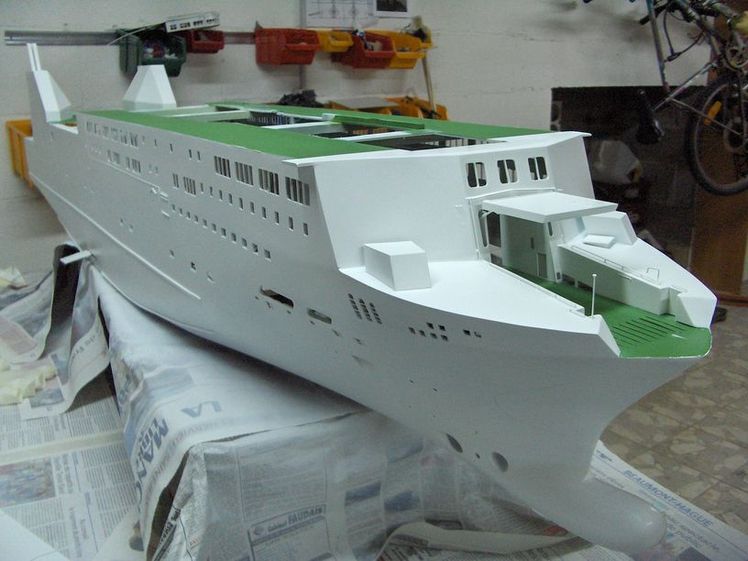

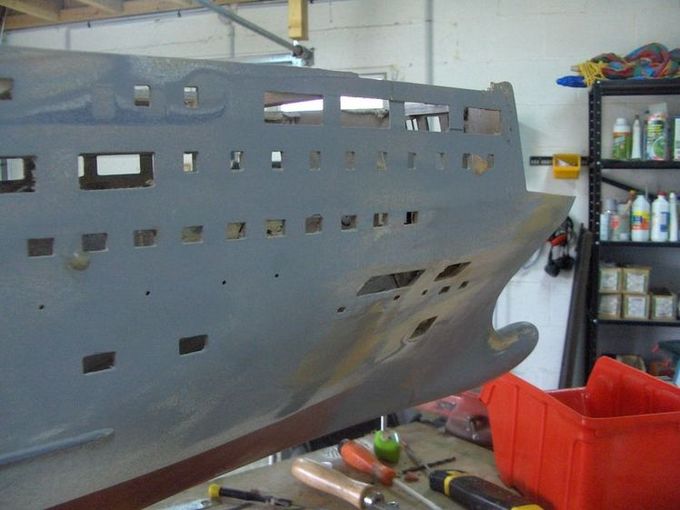

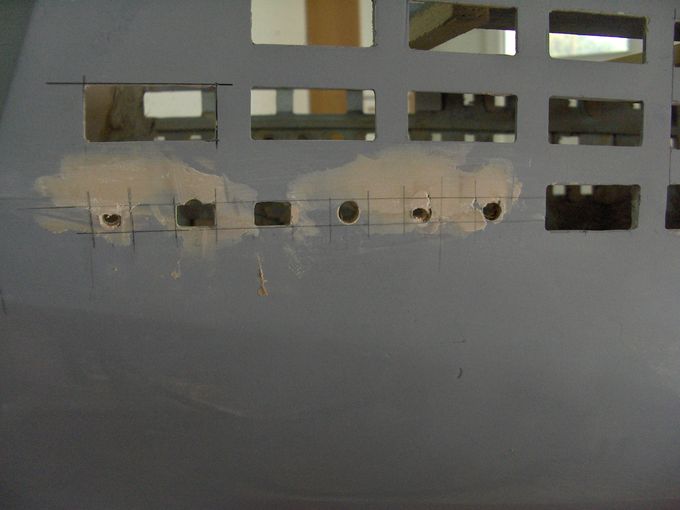

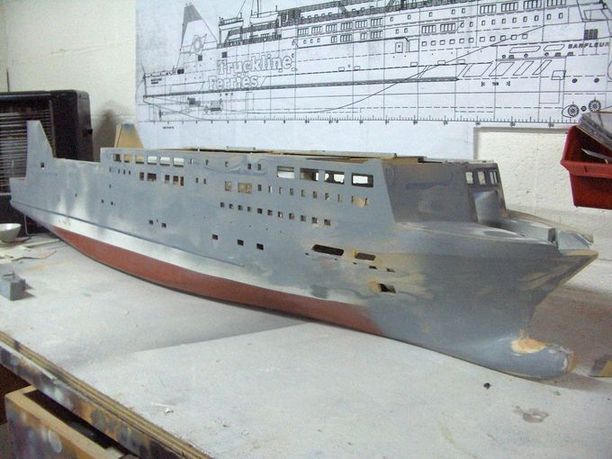

Découpe des sabords à la lime et une autre du coté tribord avant ponçage
|
|
|

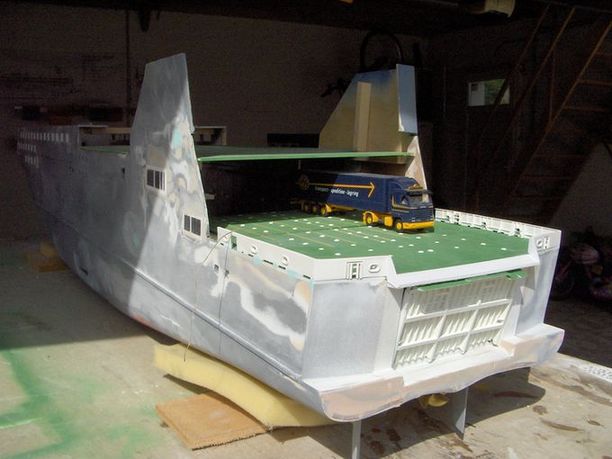

Les pavois ont été peints avant assemblage pour ne pas "baver" sur le pont arrière

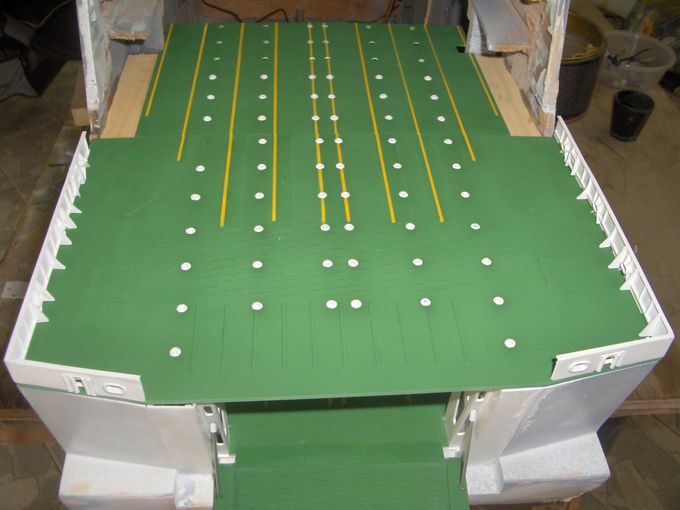

Les pieds d'éléphant permettent d'attacher les poids-lourd
Les vérins de la porte arrière et une autre d'un semi remorque sortant par l'intermédiaire d'un mécanisme de tringlerie
|
|
|
|

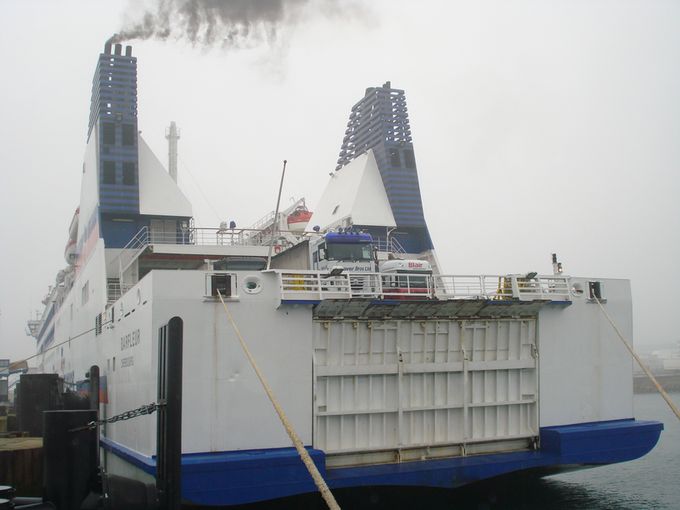

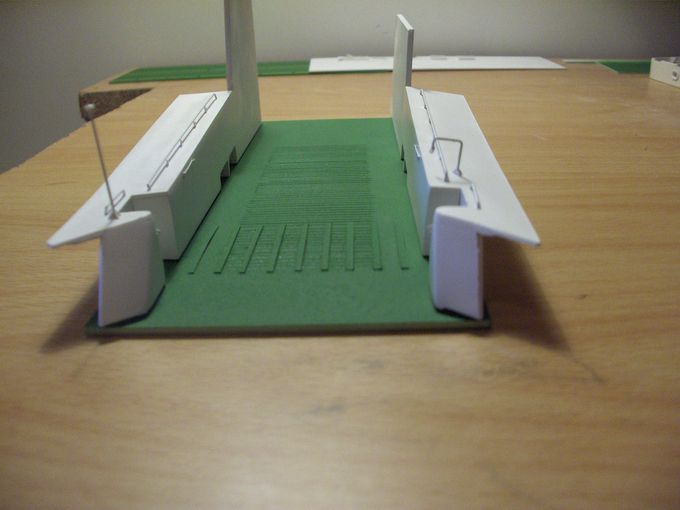

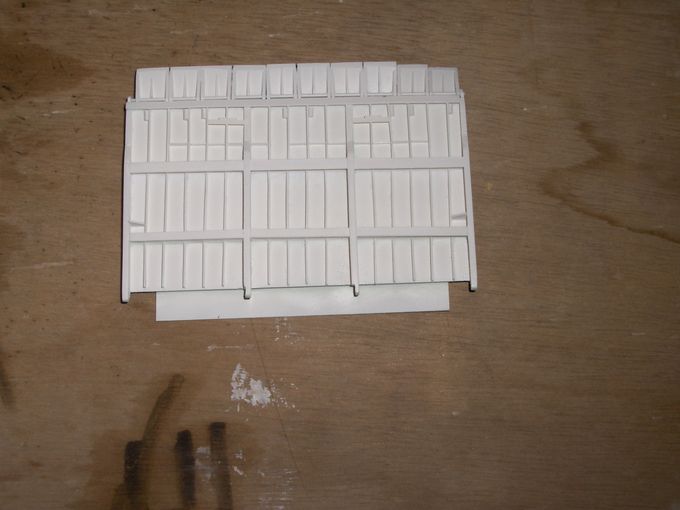

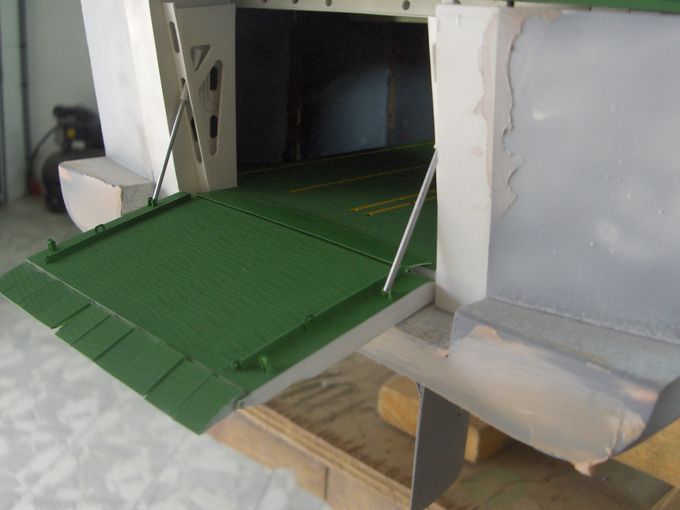

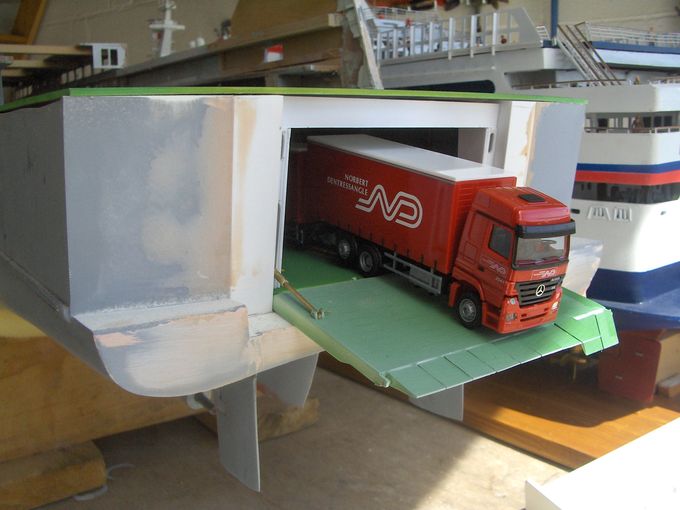

A droite: la porte arrière vue de l'extérieur
|
|
|
|

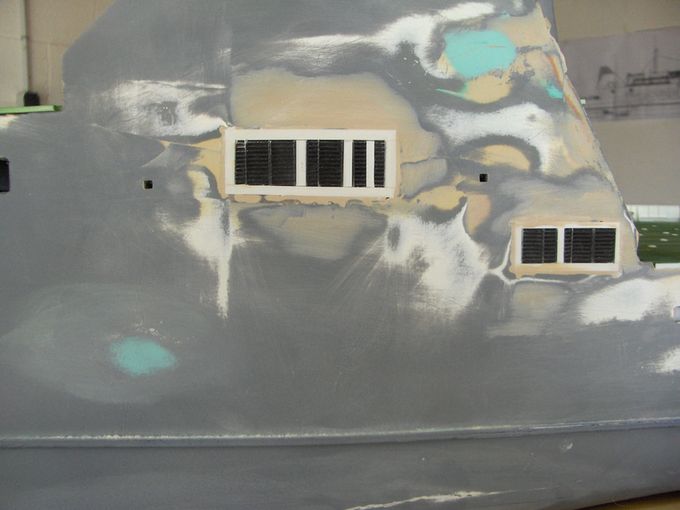

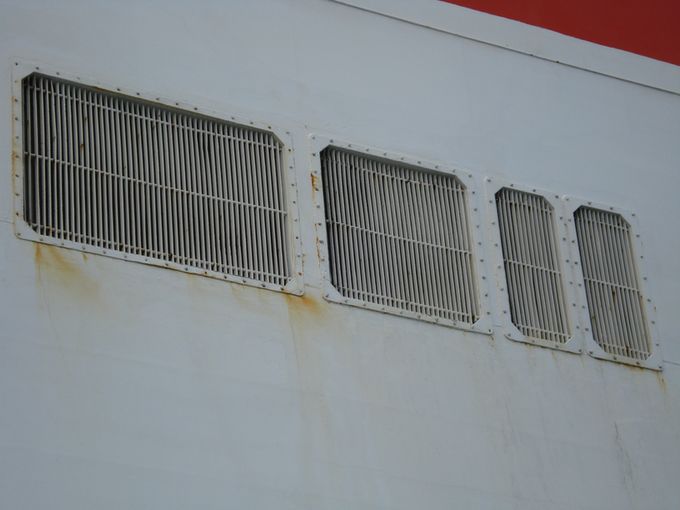

Photo aérateurs. Ceux ci sont faits en collier de serrage pour fils electriques.
|
|
|

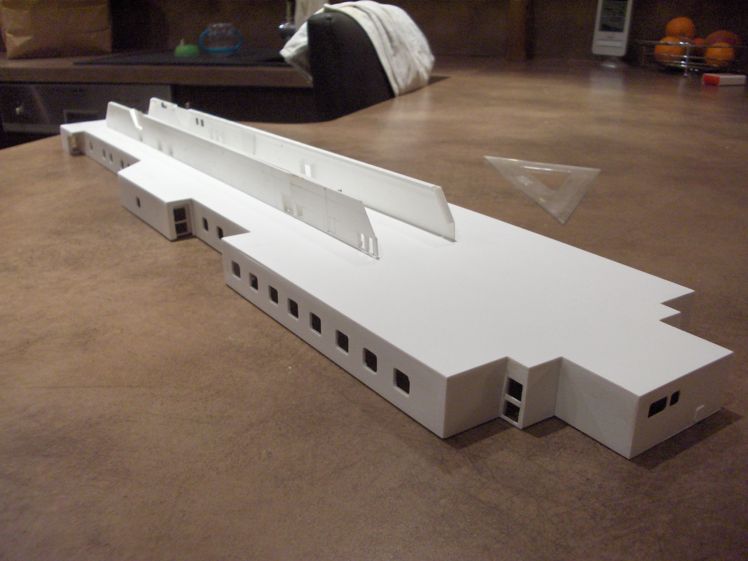

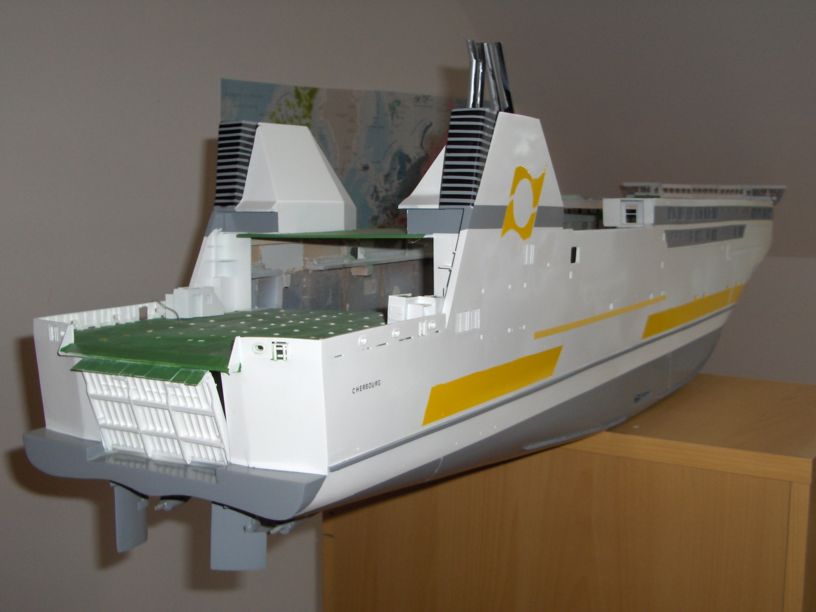

Photo arrière du bateau. Les pavois et jambettes sont fixés avant une prochaine mise en peinture.
Tobogan. Systeme qui permet l'évacuation des passagers. Photo de la porte avant:ouverture par verin, relié à un servo
|
|
|

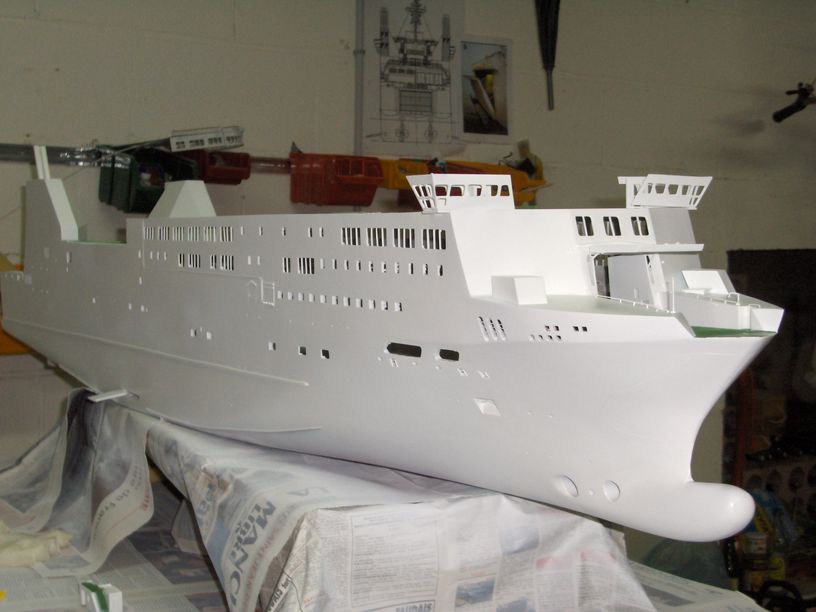

mise en peinture du Barfleur.
Dans un premier temp: le pont superieur La deuxieme; les oeuvres vives.
|
|
|
|

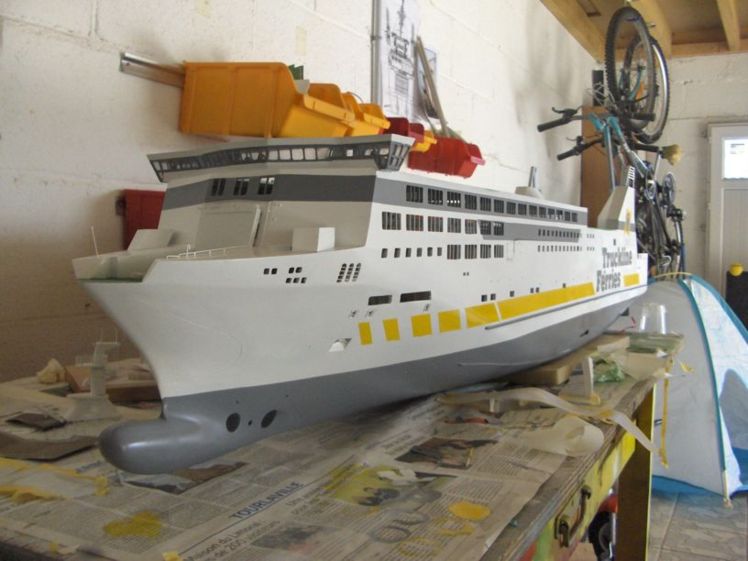

Le "BARFLEUR" prend des couleurs
La peinture est de type polyuréthane, ligne 22, peinture automobile satinée. L'ordre de passage était blanc, gris
et jaune. Utilisation de plusieurs rouleaux de bande masquante.
|
|
|
|

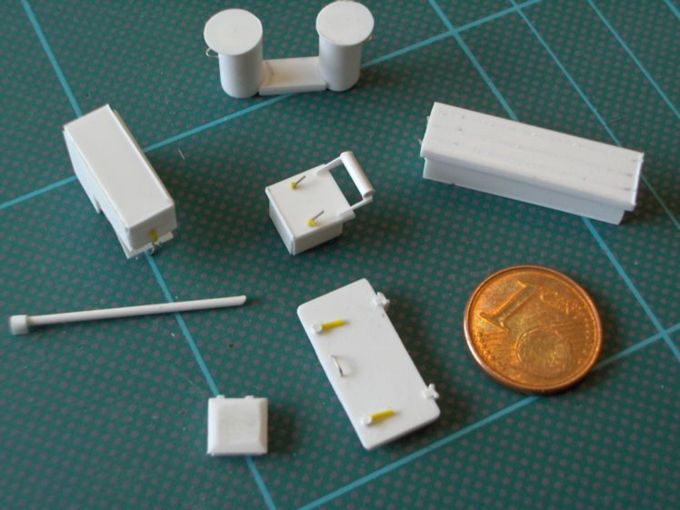

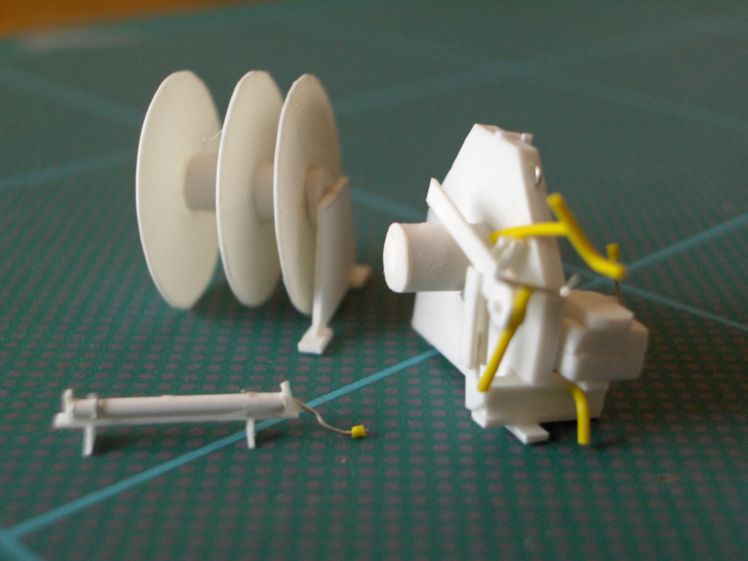

A gauche: treuils et éclairage néon avant mise en moulage. Au centre: divers pièces au 1/100 : porte,

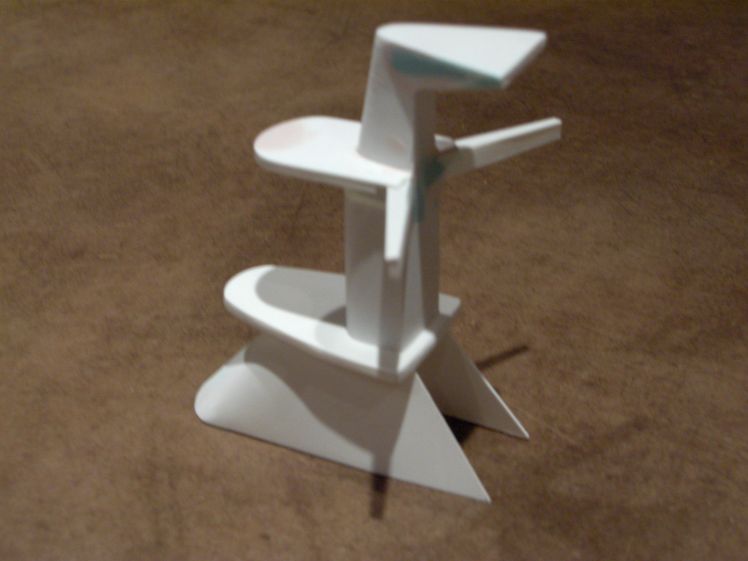

trappe d'acces, bittes, gouttieres, coffre incendie,.. A droite: : mat en construction
|
|
|
A gauche: : pont supérieur en cours de montage. A droite: autre vue de dessus.
|
|
|

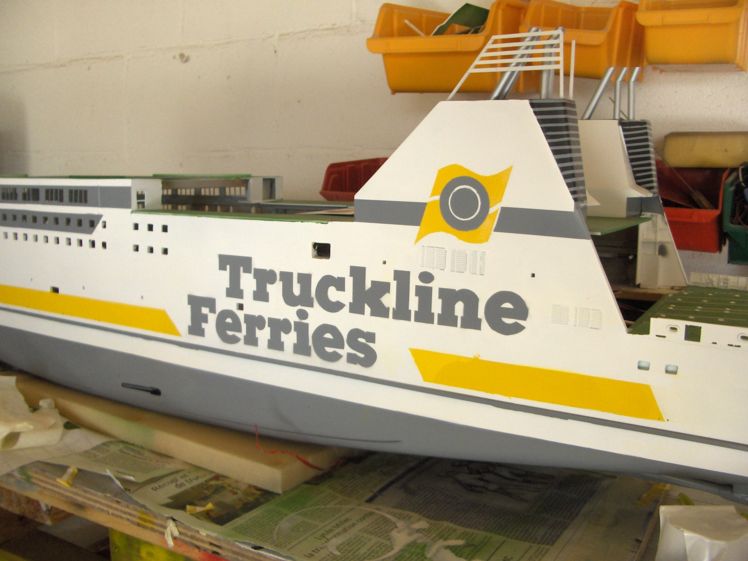

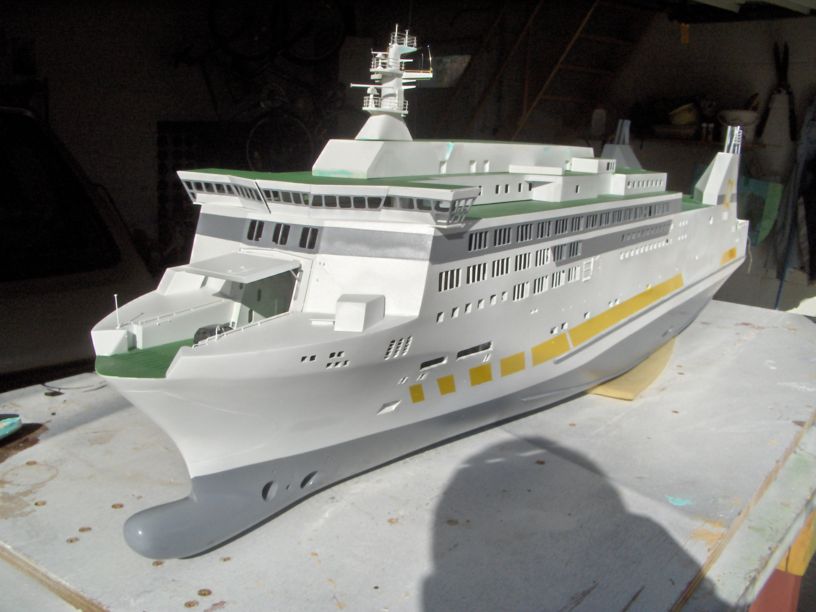

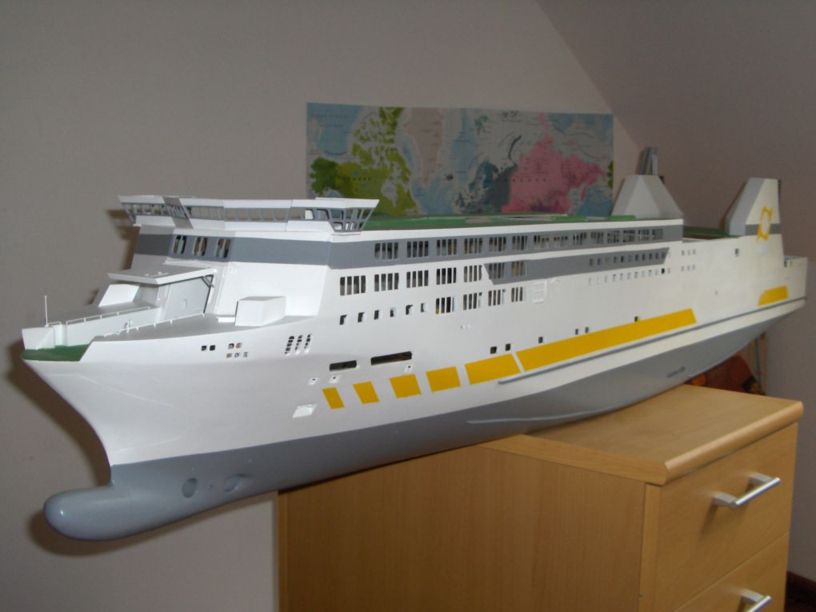

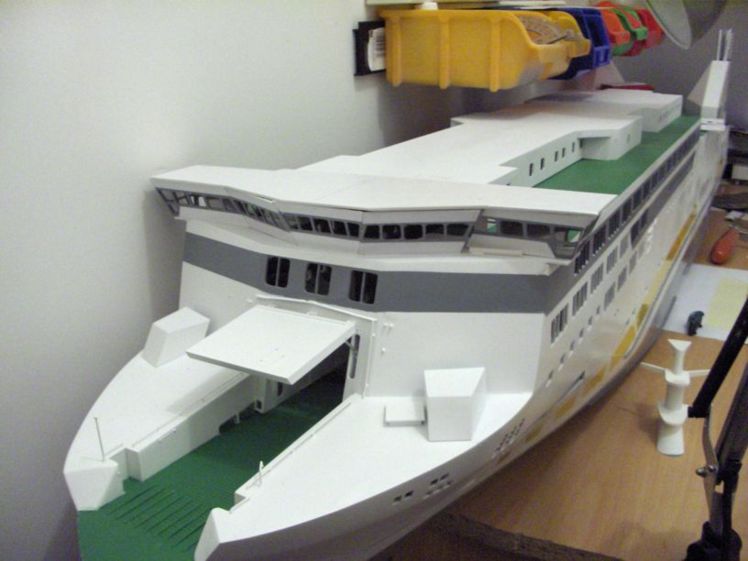

Bretagne et Barfleur avant la mise en peinture des écritures et logos
|
|
|
La création tant redoutée d'un pochoir donne un rendu correct
|
|
|
|
Voici les premières constatations pour une première mise à l'eau (avec objectivité du constructeur)
Points négatifs:
Un cardan n'a pas tenu, une des 2 pièces en laiton s'est désaccouplée de la partie noire.
Le propulseur d'étrave ne fonctionnait pas correctement, dans l'eau le moteur tournait dans le vide.
Point positifs:
Très maniable, les saffrans répondent très bien.
Malgrés qu'il soit presque finit, on peut encore mettre du poid sur le ferry
Pas mal de puissance dégagée par les moteurs.
Les ouvertures des portes très réalistes.
Mais surtouts des commentaires très positifs d'un employé du port et d'un chauffeur routier qui le prend fréquement.
Du beau travail
La suite prochainement
|
|

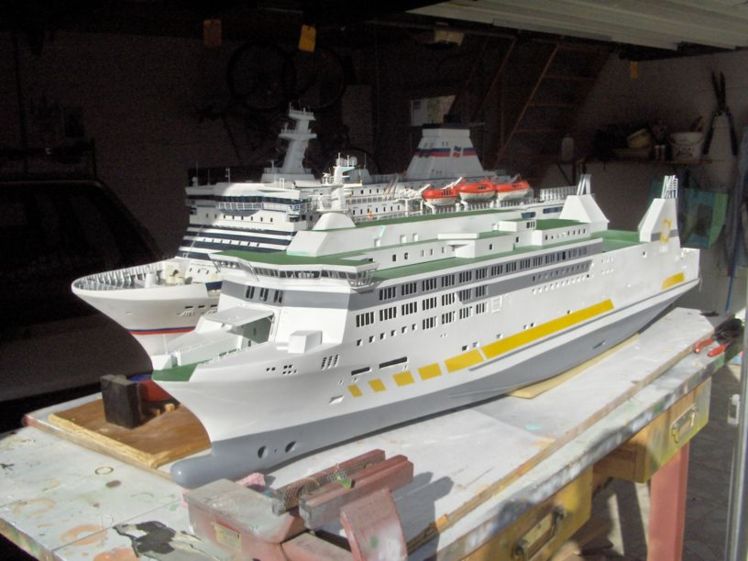

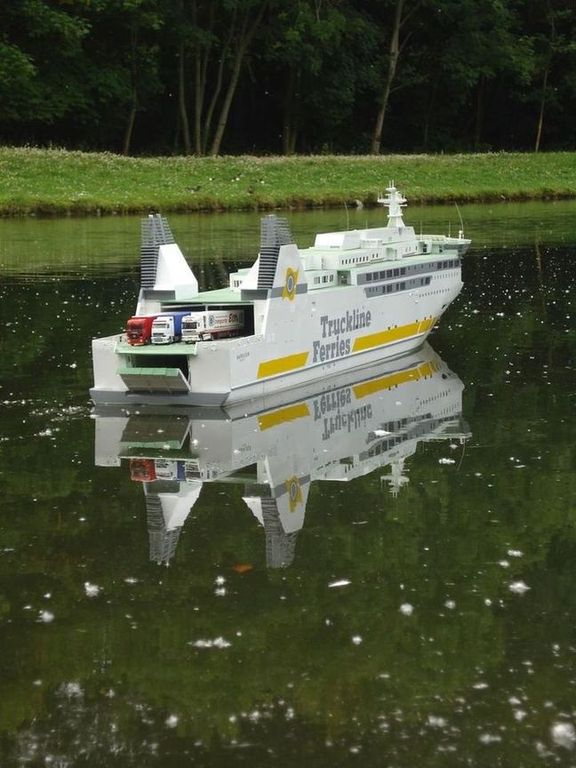

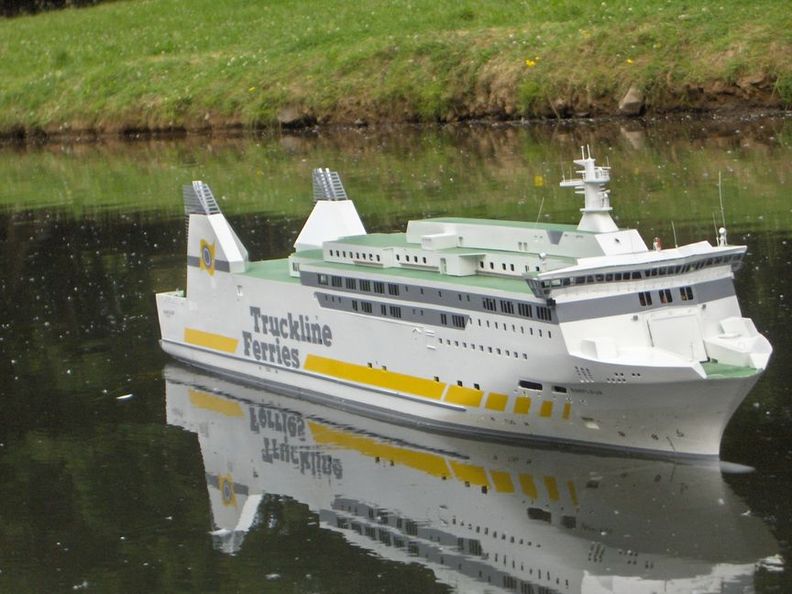

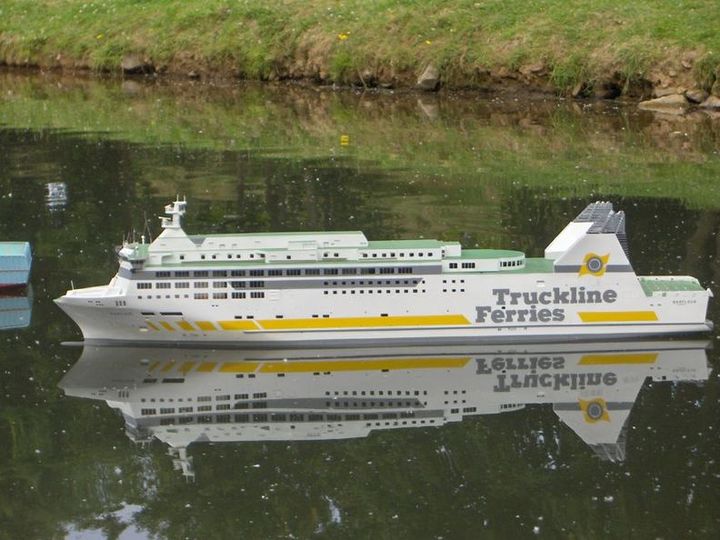

Le "BARFLEUR" en navigation
|
|
|
Les baleinières du Barfleur.
Deux embarcations de 150 personnes (10.90 m x 4.10 m) et deux autres de 102 personnes (11.17 mx 3.45 m)
Les superstructures sont en plasticard, mastic de carrosserie et lation .

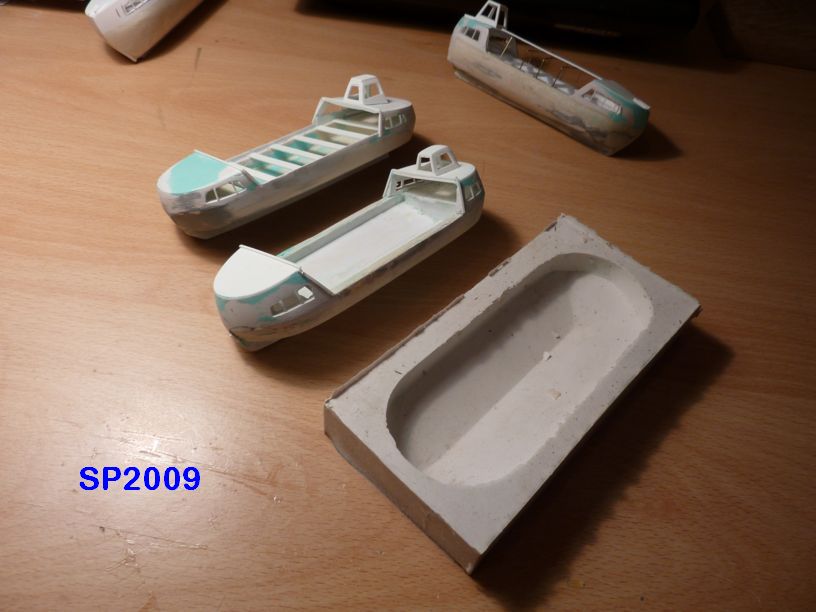

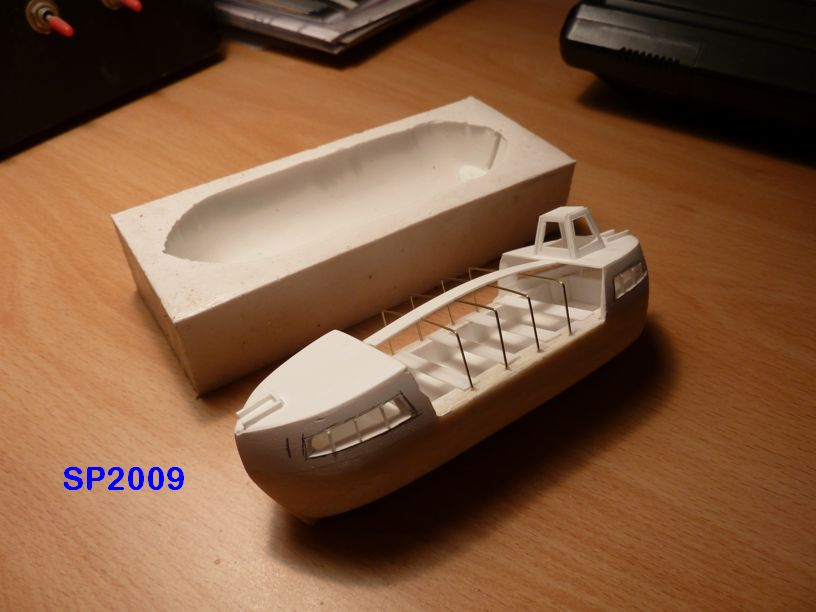

Les coques ont été moulées et coulées avec de la résine.
Il reste beaucoup d'heures de travail pour détailler celles-ci
|
|
|
|

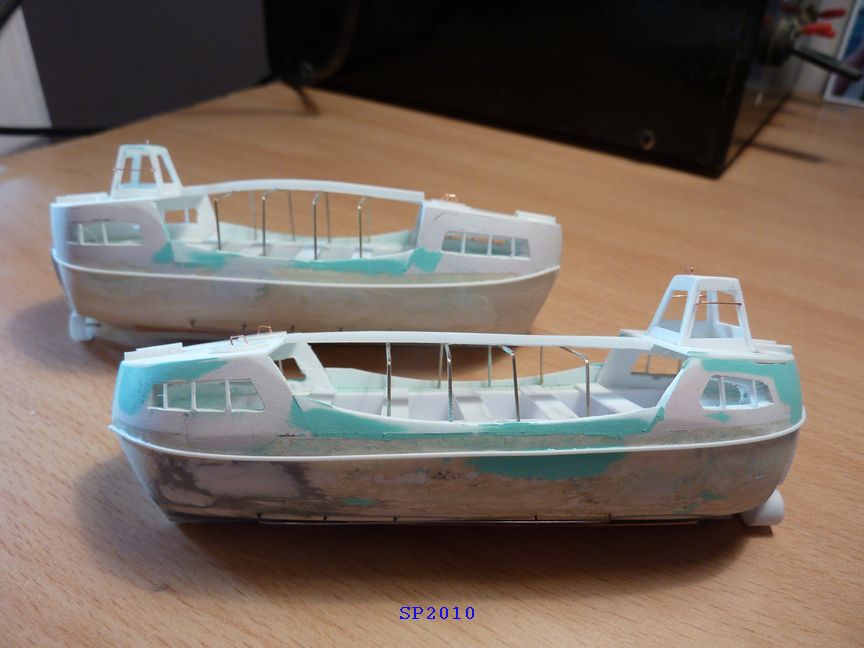

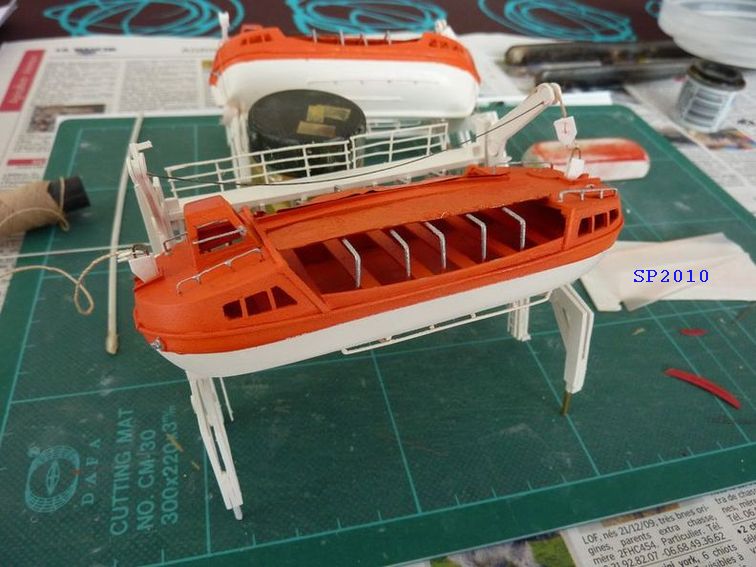

A gauche : La baleinière en cours de ponçage : sont utilisés des petit fils de cuivre pour faire les poignées,
les structures sont en plasticard 0.3 et 0.5 mm

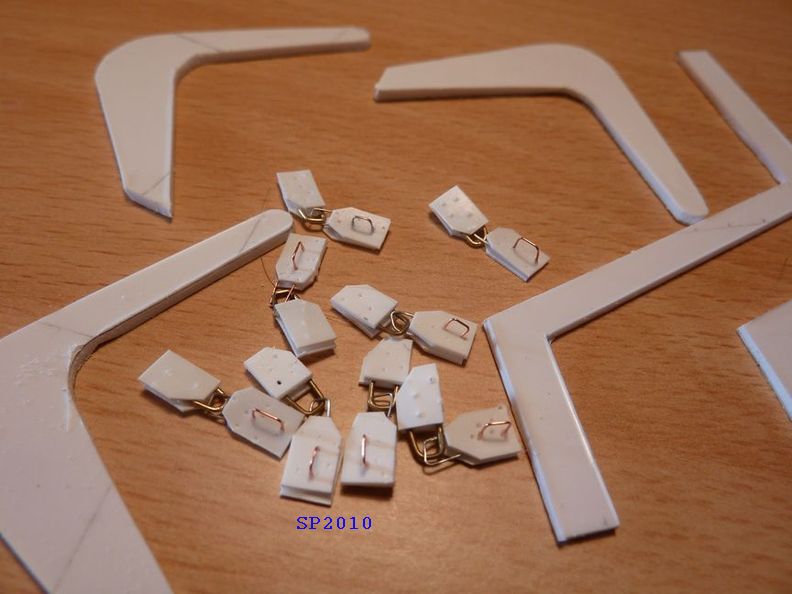

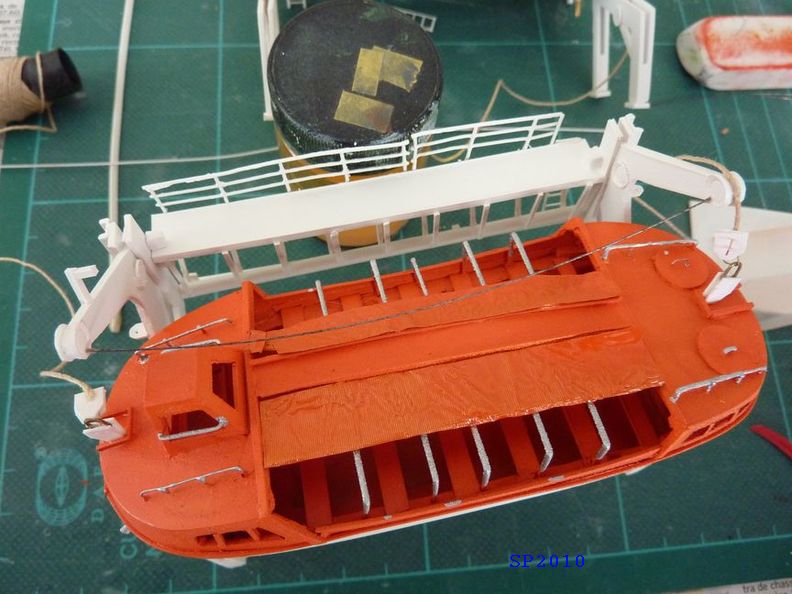

Au centre : création des bossoirs et des crochets de soutien aux embarcations : plasticard 0.3mm, percé
avec une aiguille pour donner du relief

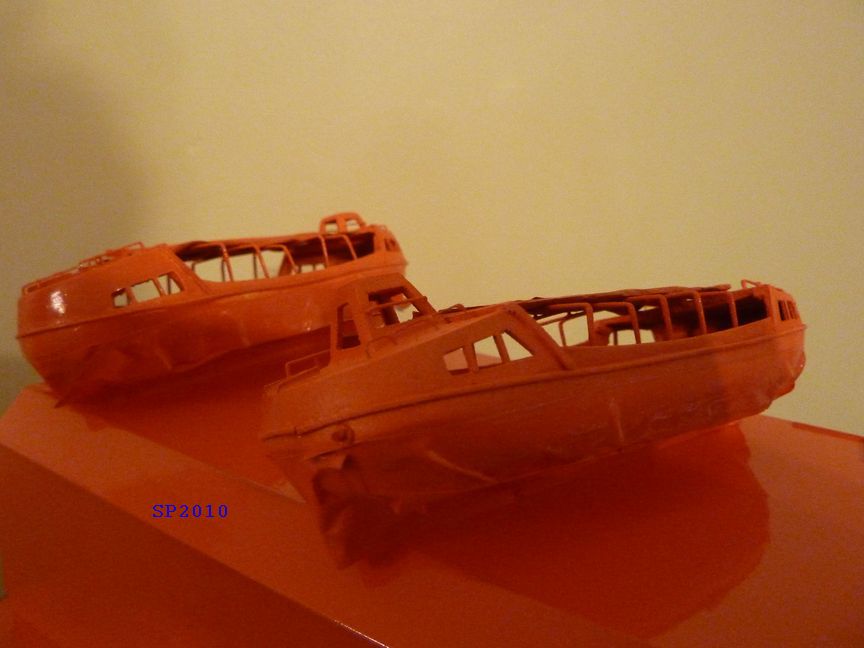

A droite : sortie de peinture orange : c'est un mélange de peinture à maquette utilisé afin d'obtenir la bonne teinte
|
|
|
|
A gauche : baleiniere réelle (grand modèle),sur le modèle celle-ci a été réalisée à partir de 2 photos
Au centre et à droite : passage des cables et fixation au crochet. La toile est faite en aluminium
