Suite de la construction du "BISMARCK"  Page:12

Vous pouvez cliquer sur les photos pour les agrandir

click photo to enlarge

Photos montrant la complexité des nombreux équipements de la partie avant bâbord et ce sur une petite longueur

Il manque des détails, comme les obturateurs de hublots et les paravanes

Il faut imaginer ce qui reste à faire pour accomplir le tour complet.

Ci dessous: Voici la réalisation de la caisse de transport du "Bismarck"

Au centre: le fond de la caisse est aussi le ber de présentation.

A gauche et à droite: le calage avant et arrière,le calage latéral sera assuré par des blocs mousse.

Ci dessous : le Bismarck dans sa boîte.

4 critères à respecter,

1er: construire une caisse pour protéger le Bismarck,

2ème: faire en sorte que la caisse entre dans sa voiture,

3ème: la faire le plus léger possible sans compromettre sa rigidité,

4ème: la faire facilement démontable grâce à un système de vis et d'écrous prisonniers.

Les 4 critères ont été respectés.

Ci dessus: la caisse fermée.

Encore quelques retouches de peinture, l'ensemble n'excède pas 50 kg.

Fabrication des grilles de ventilations, des supports de paravanes et des paravanes



 modification des hélices



Suite de la fabrication des hélices

Réalisation des catapultes



Fabrication des radeaux de sauvetage

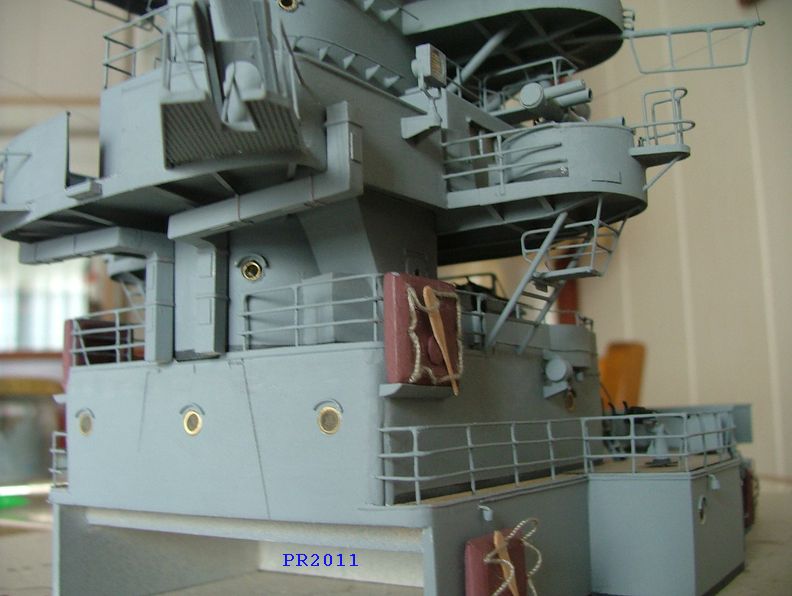

Les radeaux à leur emplacement

La fabrication des petites lances à incendie

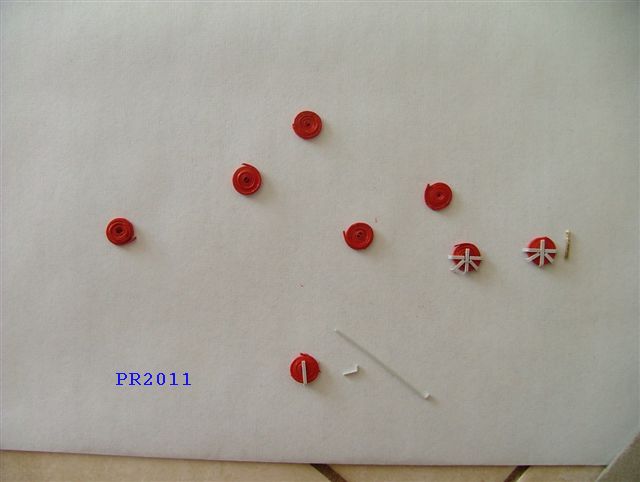

La fabrication des supports de bouées

Les éléments montés sur le navire
