Bateau pilote de la LOIRE, la "COURONNEE IV"

Réalisation de Jacques LE FLEUTER de CONCARNEAU (29)

Indépendant et juge à la FFMN

Photo Internet

Informations :

Ce bateau travaille à l’embouchure de la Loire et son port d’attache est St Nazaire.

La Couronnée IV mesure 40 m de long et 9.30 m de large , la coque est en acier et les superstructures en aluminium

Comme le Kemba , la Couronnée IV a été dessiné par le bureau d’étude Mauric à Marseille.

Le bateau a été construit par un chantier en Espagne .

Propulsion deux hélices 5 pales et un propulseur d’étrave.

LA MAQUETTE :

La maquette a été construite avec les plans de chantier et réalisée à l’échelle 1/50.

La coque étant à bouchains vifs a été montée avec du ctp de 8/10 et 10/10 , les couples étant en ctp de 5 mm montés sur une quille en 4 mm. .

Le château a été construit selon sa «  méthode «  carton plume +plasticard. .

L’accastillage est de fabrication fait maison, aluminium, laiton ,et résine sont employés pour les différentes pièces.

L’ensemble a été peint a l’aérosol de qualité voiture ( satiné) en respectant les RAL constructeur ( ref peinture )

La maquette est navigante , deux moteurs réductés type 400 entrainent les deux hélices par deux variateurs .Le propulseur est également fonctionnel .

Cliquer sur les photos pour les agrandir

 Réalisation de la coque.

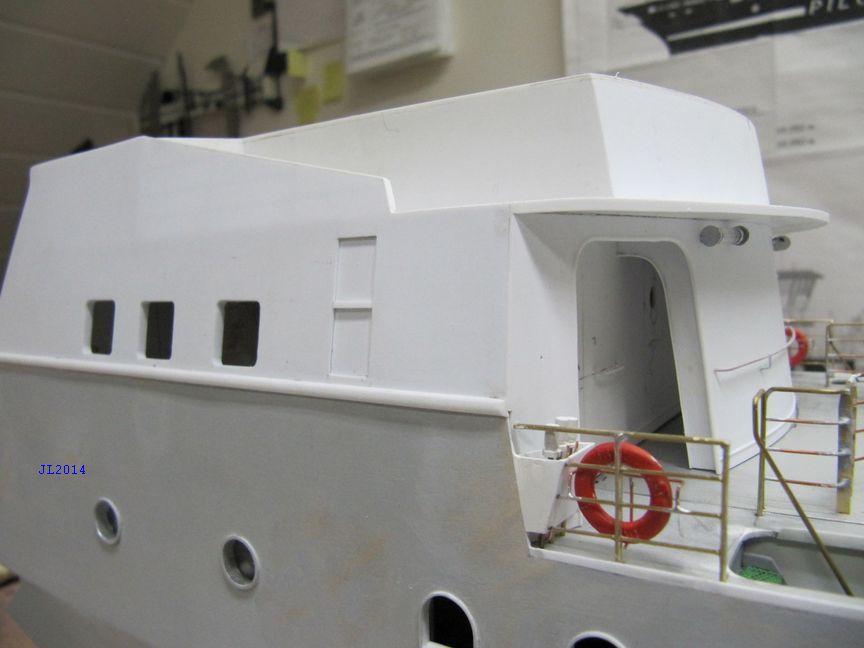

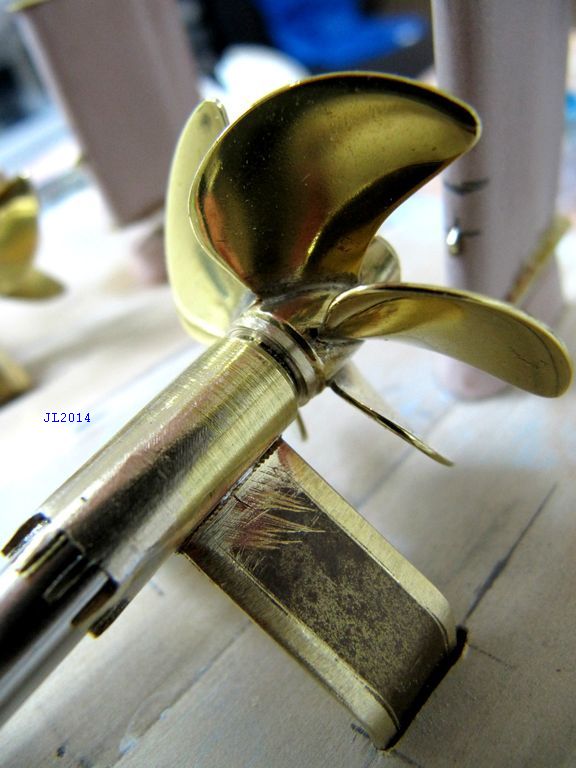

 La chaise d'hélice et les superstructures.

 Les treuils, les vedettes et les gouvernails du navire.

 La passerelle et l'électronique embarquée.

 Les treuils sous le pont avant.

 Le modèle terminé avec sa mature.

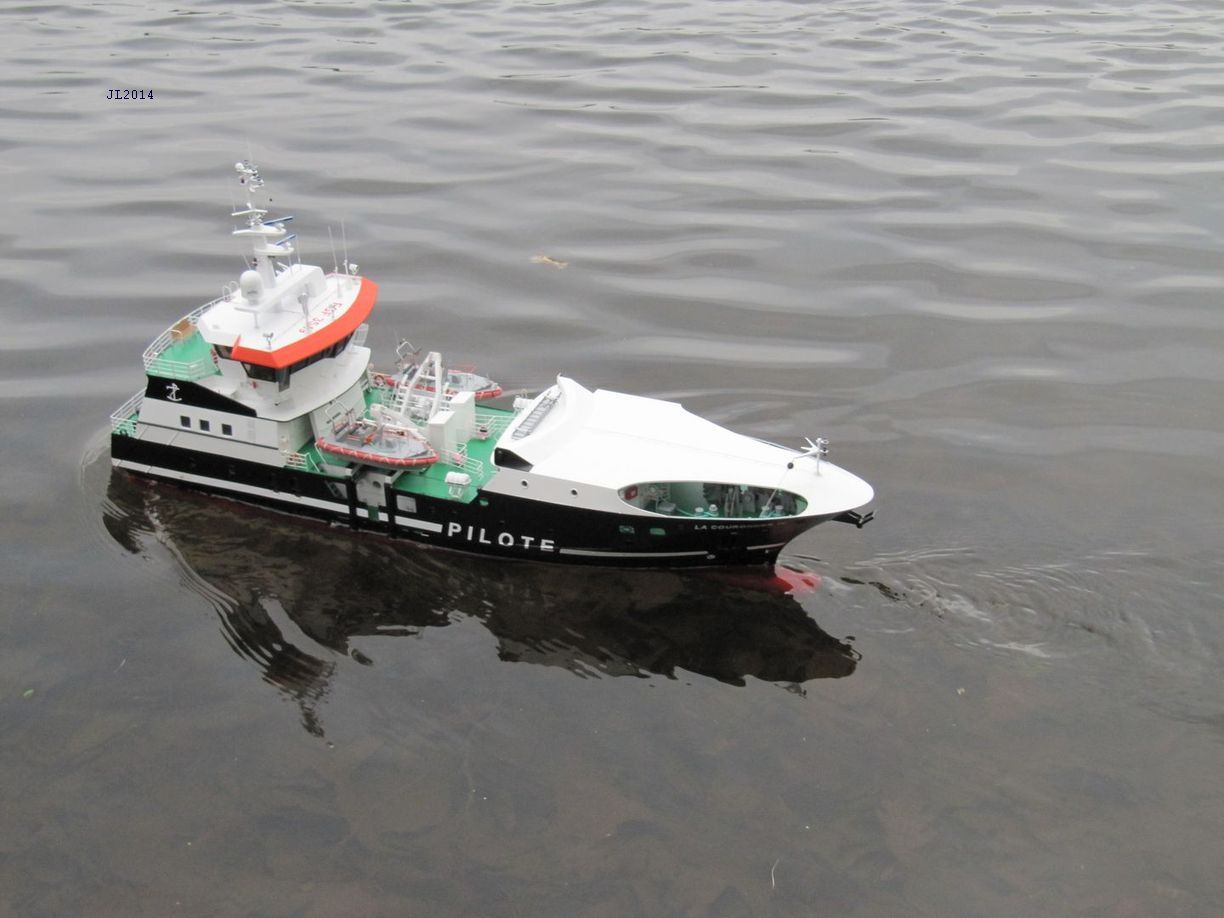

Le modèle en navigation (Très belle réalisation).
