TRIMARAN "EARTHRACE"

  Réalisation Bernard GOISNARD (ESSONNE 91)

Club (Val d'Yerres modélisme)

Earthrace est un Trimaran à moteur diesel (fonctionnant au biocarburant)

Le modèle à été construit d’après des plans personnel fait sur ordinateur.

Toutes les structures sont en bois à l’exception des ailerons qui sont recouverts

de tissus de verre et de résine.

Le modèle comme le Grand est relativement mal à l’aise dans les manœuvres.

La conception de l’original visait principalement la stabilité, l’efficacité et la vitesse

dans l’agitation des océans. Son principal but était de battre le record

du tour du monde.

longueur 24 mètres et poids en charge 26 tonnes

Son site Internet: http://planeteloisirs-bg.fr

CARACTERISTIQUES:

Caractéristiques à l'échelle 1/16.7     Longueur totale = 143.70cm

Largeur totale = 49.40cm

   Poids en ordre de marche entre 6.5 et 7.5kg (suivant type d'accus)

Motorisation 2 moteurs électriques de 12v

Radiocommande  5 voies: feux de navigation, direction, motorisation

(avec possibilité d’arrêt ou d’inversion du sens de marche d’un des moteurs)

Cliquer sur les photos pour les agrandir

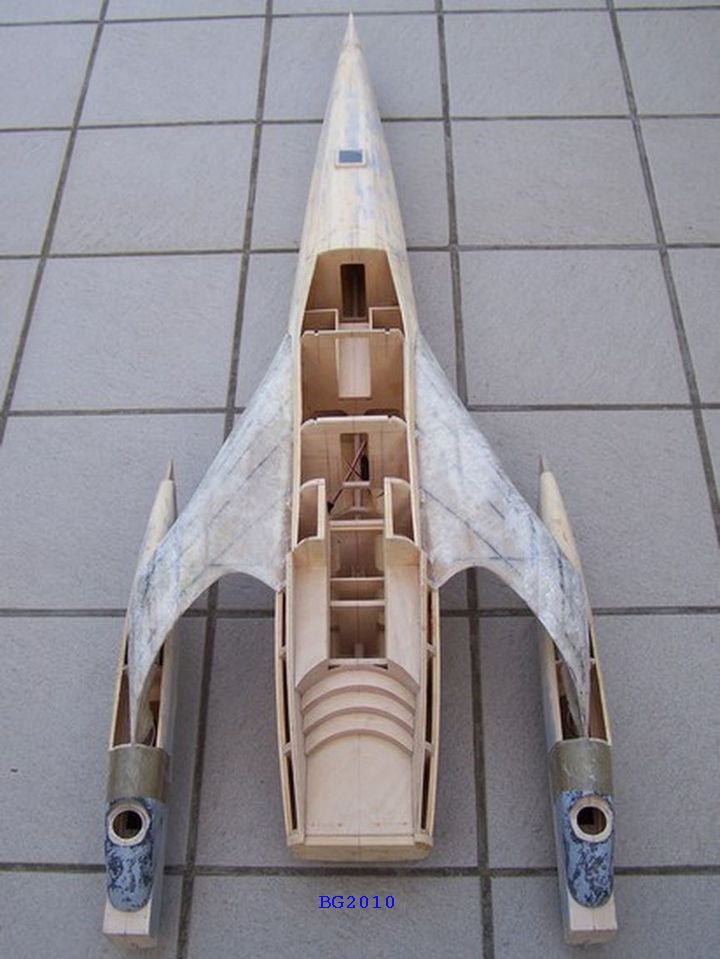

 A gauche : structure vue de dessus, à droite : préparation du pare brise

 A gauche : structure du parebrise, à droite : structure de la partie arrière

A gauche : emplature des ailerons,  à droite : structure de l'ensemble

 A gauche : les flotteurs, à droite : Les ailerons

 A gauche : Construction des flotteurs , à droite : mise en place des ailerons

A gauche : mise en place de l'ensemble, à droite: vue générale

A gauche : éléments du tableau de bord, à droite : l'électronique embarquée

A gauche : l'ensemble avec sa radiocommande, à droite : vue générale du modèle

Vue arrière

Le modèle terminé et en navigation

Une belle réalisation et un superbe travail
