LISTE DES MODULES ELECTRONIQUES

POUR RADIOCOMMANDE

Réalisations Pierre LEMETAIS (club EMN)

Mise à jour du 11 Juin 2011

 Ces modules ne sont pas gratuits et un dédomagement sera demandé pour les réalisations et frais d'expédition.

N° de module

DESCRIPTIF DU MODULE

Encombrement

en mm

 Exemples PHOTOS

ASL 1699

 Commutateur- Inverseur générateur de signal, utilisé pour  positionner une fonction, automatiquement à l'action sur  une autre.

54 x 28

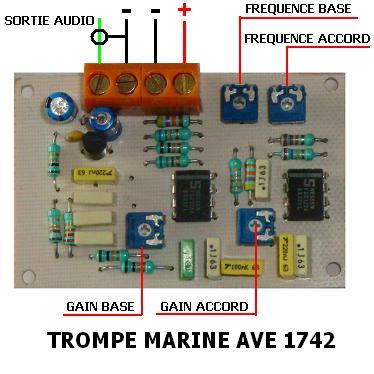

AVE 1742

 Trompe marine (Avertisseur) Un ton composé par 2  fréquences accordées.Réglages de variation de tonalité.A utiliser avec l'ampli AMP 1753. Possibilié de réaliser d'autres systèmes sonores (pompier, modulé)

 60 X 40

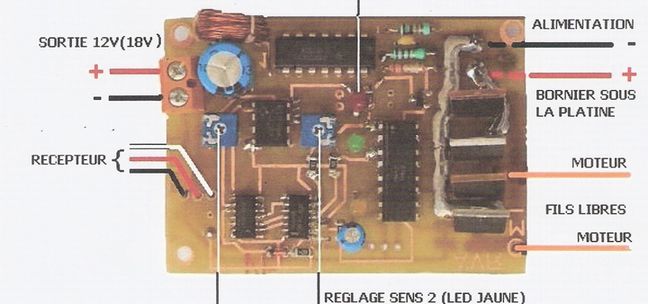

AVR 1717 C

 Variateur de vitesse 20 ampères (maxi 35A) sécurité anti perturbations, alimentation BEC, sortie auxiliaire 12 V 300 mA, tension d'alimentation moteur 7,2

 70 X 50

AMP 1753

 Amplificateur audio, puissance 8 watts avec haut-parleur de 4 ohms alim 12 V.Possibilité d'utiliser un HP d'impédance supérieure mais au détriment de la puissance. 2 entrées réglables  séparément, l'audio paroles et musique peuvent être envisagée

 60 X 40

CDD 1707

 Clignotant basse consommation

42 x 18



CGR 1748

Circuit comportant 2 amplis de servo-treuil fonctionnant en tout ou rien.Les deux éléments utilisent la même voie avec des réglages décalés. Connecteur 3 broches pour l'utilisation de fins des courses.Utilisation: Treuils de cargues,cabestan,chaîne de mouillage. Attention: pas d'arrêt proportionnel. 3 Ampères max, de 6 à 15 volts

60 X 60



COM 1741

 Doubleur de circuits pour interrupteur, transforme un inter unipolaire en bipolaire, bipolaire en tripolaire etc., ou permet de "gonfler" l'interrupteur en 10 ampères.

30 X 29



COM 1710

 Barette de raccordement, 1 entrée (+ et -) 6 sorties

65 x 30



CON 1710 x 2

 Barette de raccordement, 2 entrées (+ et -) 2 x 3  sorties

65 x 30

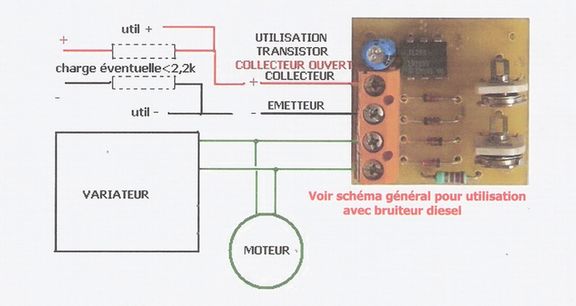

COV 1720

 Séparateur de sources .Utilisé pour séparer  un moteur contrôlé par un variateur d'un  bruiteur diésel ou tout autre systeme



DH 1705

  Ampli de servo-treuil, 2 ampères, prise  potentiomètre  extérieur et contacts fins de courses *

60 x 40



DH 1715

 Ampli treuil, 2 ampères, prise potentiomètre et fins  de  courses *

60 x 30



DHDO 1716

 Ampli treuil double, même caractéristiques que  ci-dessus, sortie de commande auxiliaires sur  ampli.(pour ASL 1699 par exemple)

60 x 60



DGH 1733

 Décodeur à 8 voies.Pour une somme modique transforme un récepteur bon marché à deux voies en 8 canaux.Cependant il y a des impératifs:1: un émetteur à plus de deux voies 2: une modification possible du récepteur par mes soins. Il n'est pas nécessaire d'utiliser toutes les voies, 4, 5, 6 canaux selon possibilité de l'émetteur. Alimentation par le récepteur.

48X37



DIE 1747

Imitation d'un moteur diesel, variation de régime avec la vitesse moteur. A utiliser avec ampli AMP 1753. de 7 à 12 volts.

46X40



 INV 1689

  Inverseur de signal, lorsque deux servos sont  commandés par la même voie, permet de faire  tourner  l'un à l'opposé de l'aure.

37 x 20



JQB 1673 B

 Interrupteur électronique double, (sorties sur  transistors  MOS-FEET) accessoires commandés  raccordés entre  les sorties et le plus (pôle  positif).Sorties 5 ampères et  de 6 à 15 volts

66 x 42



 JQB 1674

 Même caractéristiques que ci-dessus mais  accessoires  raccordés entre les sorties et le moins  (pôle négatif)

66 x 42

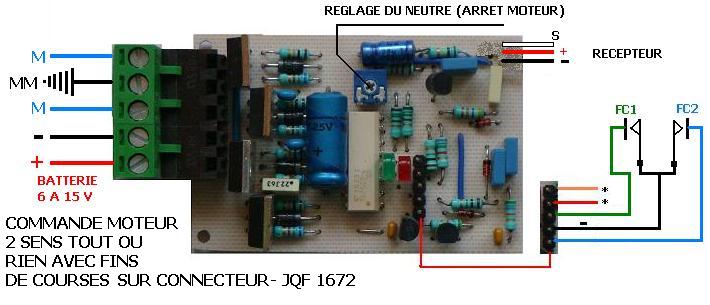

JQF 1672 B

 Commutateur moteur 2 sens tout ou rien avec fin de course sur  connecteur



JQF 1673

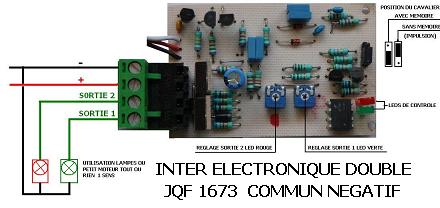

 Interrupteur électronique double commun négatif



 JFQ 1672 B

 Ampli de puissance pour moteur, 2 sens de rotation,  connecteur pour fin de course, possibilité de marche  proportionnellement par adjonction d'un potentiomètre  (connecteur prévu). Charge 8 ampères (limitée par le  circuit imprimé) de 6 à 15 volts*

66 x42



LIM 1653 B

 Limite l'action de l'émetteur sur un terminal, réglage  bas de 1 à 1,7 ms, haut de 1,3 à 2 ms . Se branche simplement entre le récepteur et l'appareil à commander

60 x 40

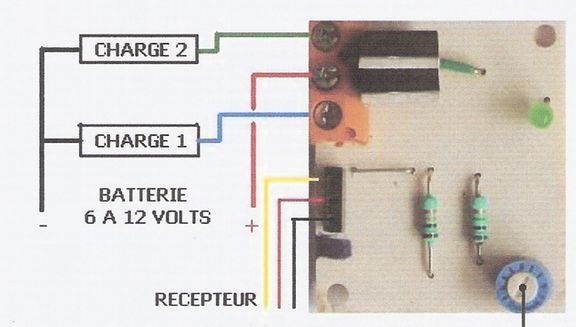

MIV 1737

  Inverseur d'alimentation, un circuit alimente un appareil en permanence, par une action sur l'émetteur (manche ou inter), le deuxième circuit est alimenté, et le premier est coupé, il reprend la première position lorsque cesse l'action. Sotrie 10 ampères max 15 volts

 40 X 33

MNO 1752

Même système que le précédent mais commutation des courants faibles, audio par exemple.

40 X 33



 RAM 1697

  Réduction réglable de la vitesse d'un petit moteur  directement sur l'alimentation générale, 1 ampère de 6 V  à  15 volts

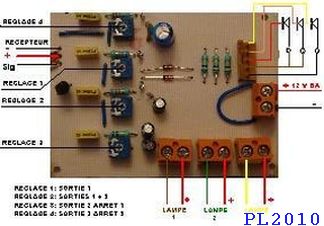

 SEQ 1709

 Allumage de lampes en cascade : 1 ; 1+2; 2 ; 3  par  exemple, tout autre cobinaison peut être étudiée, sortie  2  ampères.

113 x 67



SEQ 1718

  Allumage de lampes en cascade : 1; 1+2; 2; 3 par exemple, toute autre combinaison peut être étudiée, sortie 2 ampères.

 113 X 67

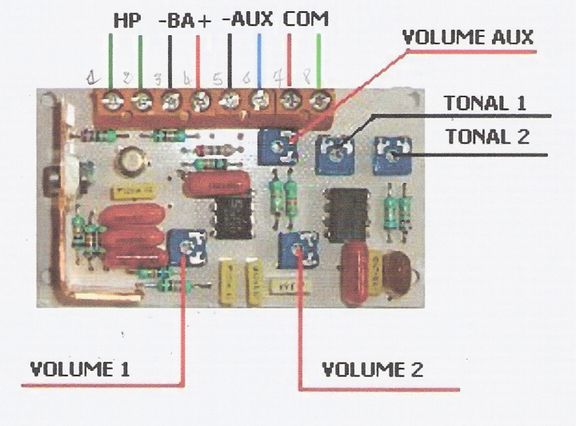

SIR 1719D

 Générateur de son avertisseur de marine (Sirène, sirène deux tons, Sirène  modulée, Trompe de marine)



 TTB 1697

 Surveillance de la tension de batterie, une lampe  clignote  par une tension trop faible, seuil réglable,  témoin de  charge

60 x 42



 VJF 1701

 Variateur de vitesse pour petit moteur 3 ampères maxi,  de 5 à 12 volts alimentation du récepteur en 5 volts  (BEC), alimentation directe pour batterie 5 volts.

50 x 33



VPN 1776

 Variateur de vitesse 10 ampères transistors MOS-FEET, sécurité anti perturbations, alimentation BEC

57 x 33

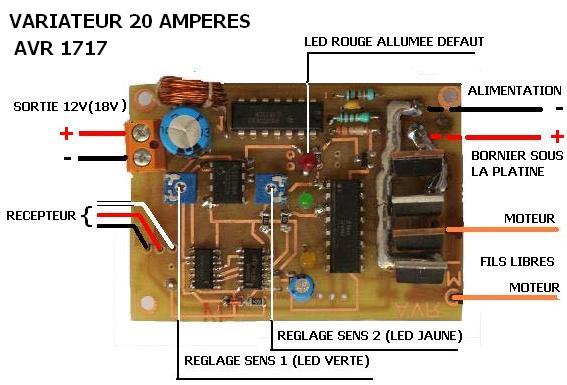

AVR 1717 C

 Variateur de vitesse pour moteur électrique à deux sens de marche sans relais 20 ampères (maxi pointe 35 A)  sécurisé anti perturbations, alimentation BEC, sortie  auxiliaire 12 volts 300 milliampères.

 70 x 50



1739 BRU

 Bruiteur diesel













* les potentiomètres  prévus pour ces modules sont normalement de 22 kohms, sur demande une autre valeur peut-être étudiée, valeur normalisée.Autres réalisations : modulateur 8 voies, pour booster un émetteur platine pour essais de servo-moteur, système d’éclairage pour tableau de bord (sur mesure et selon désirs du demandeur) etc.

 Ces circuits ont été réalisés pour mes modèles et ils fonctionnent parfaitement, c’est pourquoi je me permet d’en faire profiter les amis qui pratiquent le même loisir. img1.gif

 Si vous etes intéressé par l'un de ces modules, contacter l'administrateur de ce site

qui transmettra.       gemo27@orange.fr
