DRAGUEUR DE MINES CLASSE ADMIRABLE
réalisation Thibault HENNEVILLE (miniflotte 50)
Page : N°1
click photo to enlarge
|
|
|
USS NOTABLE AM267
Année: 1944
Longueur : 56 mètres Largeur: 10 mètres Tirant d'eau en charge: 3 mètres
Déplacement (en charge): 945 tonnes Vitesse: 14,75 noeuds
Puissance totale : 1710 ch (2 moteurs diesel) Equipage: 104
Armement: 1 canon de 76mm MK22, 2 canons Boffors double de 40mm, 6 canons Oerlikon de 20mm,
1 lanceur hérisson MK10, 2 grenadeurs de sillage, 2 grenadeurs latéraux "K Gun"
avec racks d'approvisionnement.
La maquette est au 1/96 et mesure 58,5 cm pour un déplacement d'environ 1Kg.
Modèle navigant
|
|
|
Elaboration de la coque
|
|
|
|
|
|

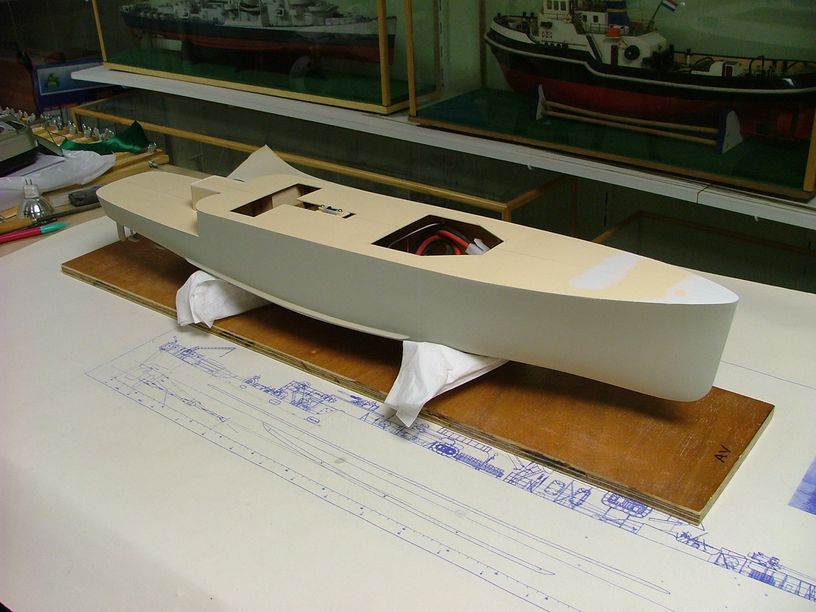

Les formes commencent à apparaitre
|
|
|
|
|
|
|
|
Instalation des arbres d'hélices, des moteurs et des gouvernails
|
|
Premiers essais en navigation (la puissance et la maniabilité sont au rendez vous)
|
|
|
|
|
|
|

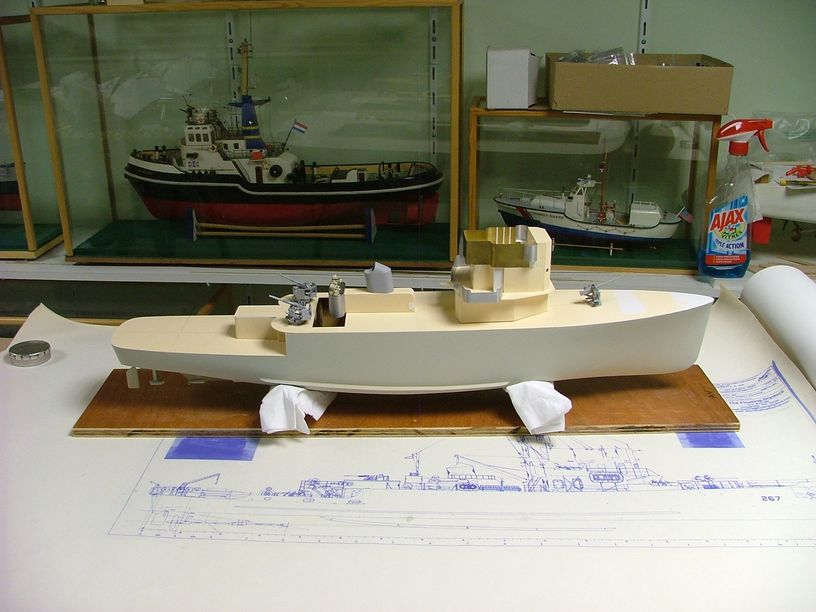

Les superstructures commencent à apparaitre
|
|
|
Ci dessous à gauche: fixation des pavois avant, arrière et latéraux + bourlet de renfort sur la coque.
Ci dessous à droite: réalisation des soudures de coques grâce à la méthode de Loïc et de Pierre
|
|
|
Ci dessous à gauche: peinture du rouge de la coque.
Ci dessous à droite: après peinture les soudures apparaissent en très légère sur-épaisseur
|
|
|
Superbe peinture du camouflage pour la coque
|
|
|
Peinture du pont et un canon de 20mm terminé.
|
|
|
Et dire qu'on ne trouve pas ça dans le commerce !
|
|
|
Superbe de précision
|
|
|
Le pont commence à s'équiper
|
|
|
Le treuil de la plage arrière du Notable.( 5 semaines de travail !) il a 195 pièces sans compter les cables métaliques.
Il sont constitués de 9 brins de cuivre d'1/10 chacun et torsadés.(Tout est fait à la main)
|
|
|
Superbe !
|
|
|
|
|
|
Les équipements prennent place sur le pont arrière
|
|
|
L' USS NOTABLE en navigation
|
|
|
|
|
Mise en peinture de la cabine avec son camouflage
|
|
|
