Navire ravitailleur AHTS à positionnement dynamique "BOURBON ORCA"

  Réalisation de Sylvain PIERRE de CHERBOURG (50)

MINI-FLOTTILLE CHERBOURGEOISE

Bouton Bourdon 2 Cliquer sur l'appareil photo pour la fiche technique

Cliquer sur les photos pour les agrandir

 Début du travail (Dessiner les couples).

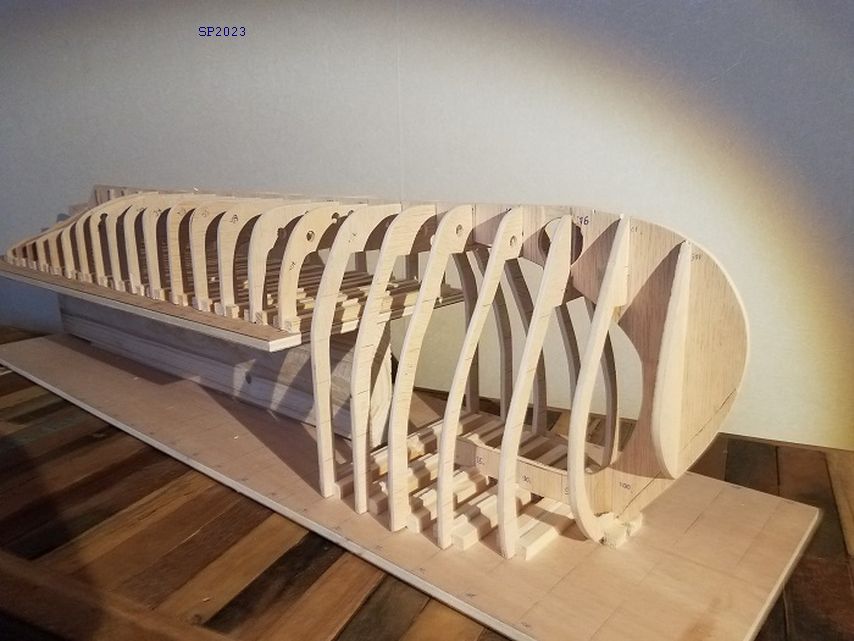

 Photo 1: découpe des couples de l'étrave inversée

Photo 2: les couples arrières sont assez larges, ce qui permet une grosse capacité de transport sur le pont arrière

Photo 3: quille avec découpe de l'emplacement du propulseur d'étrave

A gauche : La quille est mise, au centre : Le lattage est en cours , à droite : La coque est enfin mastiquée.

La platine de montage des azipodes et le systeme de propulsion terminé. Chaque pods à une rotation de 360°.

Le systeme est de conception personnel.

Les œuvres vives ont été mise en peinture en premier. Il a fallu 4 couches de peintures de type "acryliques" maquette de la marque Mig Jimenez

pour la couleur verte. Ensuite plusieurs couches de vernis mat, ont été pulvérisées à l'aérographe avant le vieillissement.

 A gauche : Dépose de coquillages , d'algues de coloration claires ou foncées par l'intermédiaire de pigments.

Au centre : Réalisation du cache de la marque de la compagnie "B" comme Bourbon

A droite : Mise en place du cache.

Il aura fallu plusieurs couches d'apprêt blanc de peinture que le "B" de "Bourbon ne soit pas assombri par le vert

Travail de rouille, en jouant sur plusieurs teinte afin qu'elle soit le plus réaliste possible et ressemblant à ce que j'ai vu sur le vrai

Timonerie en construction avec son plancher, le mat en fin de construction , rambarde en 3/10 mm



Collage  du mât sur et aux 2 blocs supérieurs de la timonerie dont l'un  possède un fumigène fonctionnel et timonerie terminée et collée au pont.

Construction du treuil principal et la mise en peinture du guide du treuil, avec rouille et graisse "comme sur le vrai"

Avec une simple came reliée à un micro servo, la rotation de ce dernier relâche un câble qui descend le zodiac ou le tire pour remonter l'embarcation.
