La frégate de surveillance "PRAIRIAL"
de Sylvain PIERRE
MINI-FLOTTILLE CHERBOURGEOISE
click photo to enlarge
|
|
Photo prise sur une couverture de la revue col bleue
Frégate de surveillance, classe floréal, construite par les chantiers de l'atlantique est basée actuellement à Papeete.
Longueur: 93.5m Largeur: 14m Tirant d'eau: 4,4 m
Armement: 2 mer-mer 38 exocet, 1 canon de 100 mm, 2 canons de 20 mm type F2 et un helicopthere de type Panther.
Equipage:13 officiers, 45 officiers mariniers, 42 quartiers maitres et matelots.
La maquette: échelle 1/100 ce qui donne 93,5 cm de longueur pour 14.4 cm de longueur
La coque est faite en tissus de verre imprégnée de résine polyester, le tout ayant été démoulé d'un gabarit en bois.
L'acastillage est en laiton ou feuille plastique. Les superstructures sont en plasticard de 0.5 mm pour éviter d'alourdir la maquette.
La peinture est déposée par aerographe en plusieurs couches succesives.
|
|
|

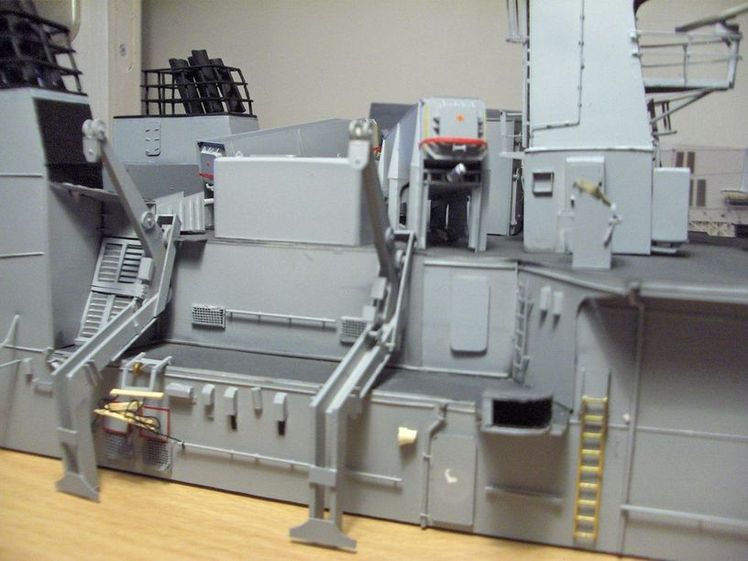

Ci-dessous: coursives sous plateforme
|
|
|
Ci-dessous: canon de 100 mm et mature (du beau travail)
|
|
|
Ci-dessous: vues babord et tribord arrière
|
|
|

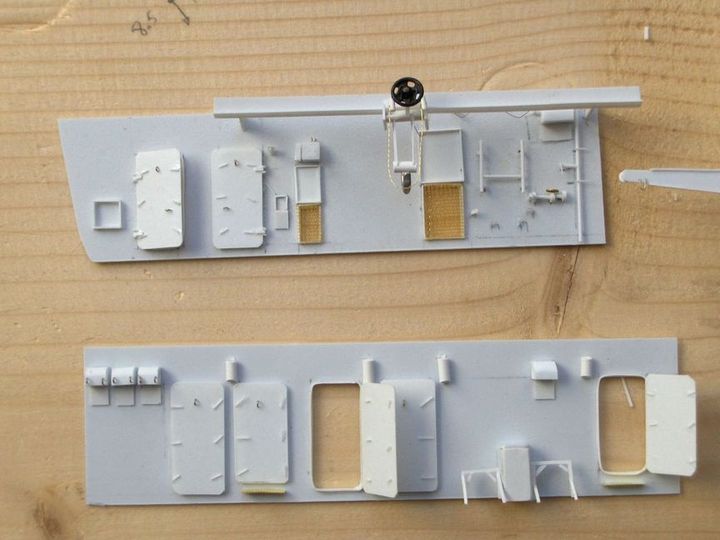

Ci dessous: vues timonerie babord et tribord
|
|
|
Ci dessous: porte arrière pour hélicoptère embarqué
|
|
|
Ci dessous: aménagement haut de timonerie
|
|
Ci dessous: article paru en mai dernier au japon dans la presse locale Japonnaise
La presse relate son arrivée au port militaire dans la baie de yokohama
|
|
|
ci-dessous à gauche: les caissons "exocet" et à droite: systeme Najir de visée pour tourelle de 100mm
et coffre a jéricanes pour les zodiac
|
|
|
|
|
|
|
|
Du beau travail de précision
|
|
|
|
|
|
|
|
La qualité du travail se confirme
|
|
|
|
|
|
Premiers essais de navigation
|
|
|
Médaille de bronze aux championnats de France 2008 à Montaigu avec 85,33 pts
En classe C2 au concour national 2009, médaille de bronze avec 85 pts
