Transport de chalands de débarquement "TCD ORAGE"
réalisations de D.FONTAINE
de CHALON SUR SAONE (71100)
Indépendant
Cliquer sur les photos pour les agrandir
|
|
|
Photos: netmarine.net
Les caractéristiques
|
|
Nouveau chantier du TCD ORAGE au 1/100 ème soit une bête de 1,50m de long avec 20 couples
|
|
|
Fabrication des hélices à pas variable bien spécifiques à ce bateau.
|
|
|
Masticage de la coque, pause des protections bois du radier (une centaine de baguettes de 2 x 2) et du trottoire intérieur avec ses filières qui ne seront plus accessibles une fois le pont principal installé.
|
|
|
Confection et mise en place des chaises de lignes d'arbres
|
|
|
|
|
|
A gauche et au centre : blauckaus latéraux A droite: Collage du pont d'envol
|
|
|
|
A gauche : structures du pont d'envol, au centre : extrémité intérieure, à droite: l'ensemble monté
|
|
|
Perçage des écubiers, plateformes des passes avant, postes des ancres AR (Td et Bd)
|
|
|
|
|

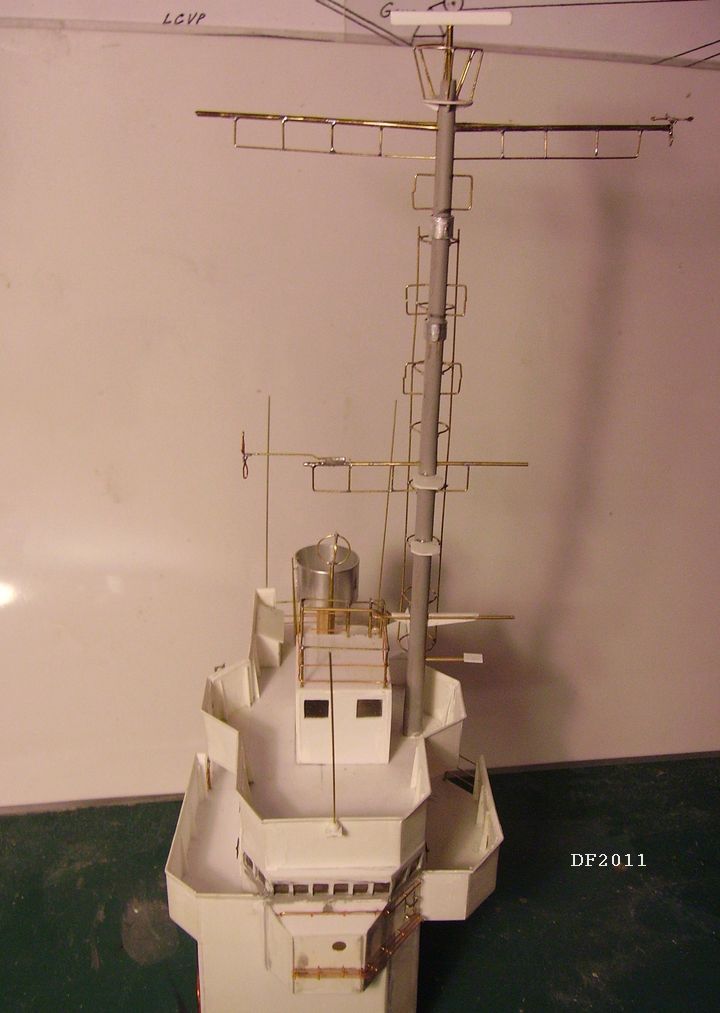

Construction du bloc passerelle.Les feux sur la mâture ne seront posés qu'après peinture ainsi que les diverses drisses.
|
|
|
La plaque ajourée est la porte du radier, elle est composée de plus d'une centaine de pièces en plasticard
ajourées et assemblées en nid d'abeille ce qui lui donne une bonne rigidité tout en étant légère
et ne retenant pas l'eau lors du relevage (situation réelle).
|
|
|
|
|
|
Construction d'une grue de 50 T
|
|
|
Détail du fut
|
|
|
|
Mise en peinture des grues et de la coque
|
|
|
Construction des tourelles de 40 mm
|
|
|
|
Mise en peinture des ponts, pause de la porte du radier et détails des cheminées
|
|
|
|
A gauche : vue de l'intérieur d'un LCVP, au centre et à droite : Dromes
|
|
|
|
A gauche : Masques pour marquage du pont principal, à droite : LCVP en position
|
|
|
A gauche : Les évacuations, à droite : réserves de bois pour étais
|
|
|
Drome babord et tribord
|
|
|
A gauche : Ecubier arrière-tribord et à droite, l'ensemble arrière
|
|
|
|
|
|
|
|
A gauche: Passerelle terminée, au centre: 3/4 avant, marquage de coque, à droite: vus dans l'axe du pont d'envole.
|
|
|
A gauche : Ancre arrière dans son écubier.

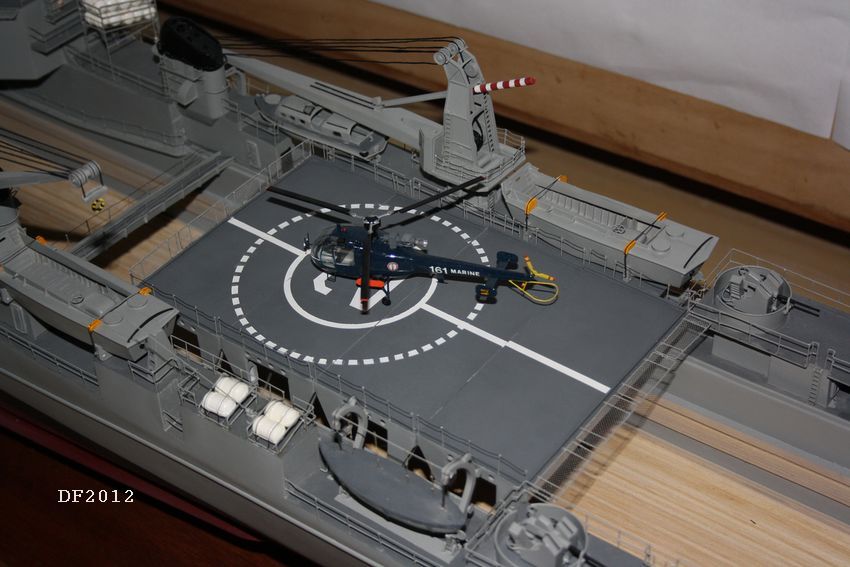

A droite : flotille d'hélicoptères (Alouette II marine, Gazelle missiles ALAT, Gazelle CANON ALAT et super Puma ALAT)
|
|
|
|
A gauche : la passerelle de face et à droite : la mâture
|
|
|
|
A gauche : la partie centrale,au centre : la porte radier ouverte, à droite : vue sur le mât de pavillon et les feux arrières
|
|
|
A droite : passerelle radier et ponts roulants
|
|
|
Le TCD "ORAGE" dans son ensemble.
Très belle réalisation et beau travail
